Diamond MGC50 PL Fensterdurchführung

81,00

Verfügbar bei Nachbestellung

Zusätzliche Informationen

Artikelnummer: Diamond-MGC50-PL Kategorien: ,

Diamond MGC50 PL Fensterdurchführung

Die Diamond MGC50 PL Fensterdurchführung mit 2x PL-Buchse ermöglicht den Anschluss Ihrer Funkantenne ohne Durchbohren von Fenster- Türrahmen oder Wänden. Einfach auf den Rahmen des geöffneten Fensters (bzw. der Balkontür) legen, schliessen - fertig!

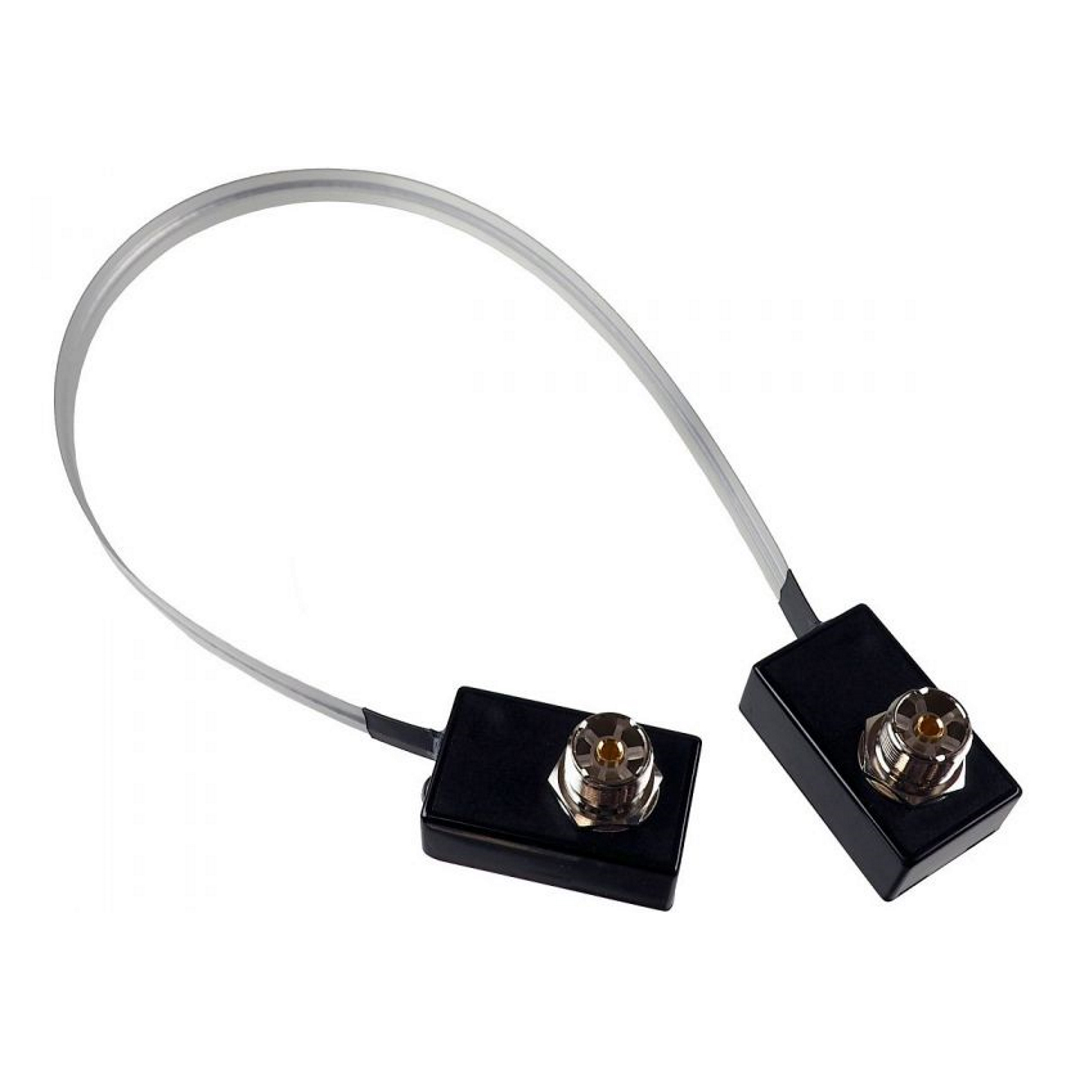

Die Durchführung besteht aus einem robusten, flachen Kabel mit nur 1,7mm Dicke und ca. 44cm freier Länge. An den Kabelenden befinden sich kleine Anschlußkästen mit der Buchse. Die Durchführung ist bis ins 23cm-Band hinein einsetzbar, die maximale Belastbarkeit ist 150 W PEP auf Kurzwelle, 40W FM auf 2m oder 30W auf 70cm.

Bitte beachten Sie beim Schließen des Fensters das Koaxbandkabel nicht zwischen den Fensterschließteilen und andere Verriegelungen eingeklemmt wird. Das Koaxbandkabel passt sich nach den Gegebenheiten des jeweiligen Profil an.

Die PL-Buchsen sollten mittels mitgeliefertem Montagezubehör befestigt werden, um ein versehentliches Verdrehen, Abreißen oder sonstige Beschädigungen zu vermeiden.

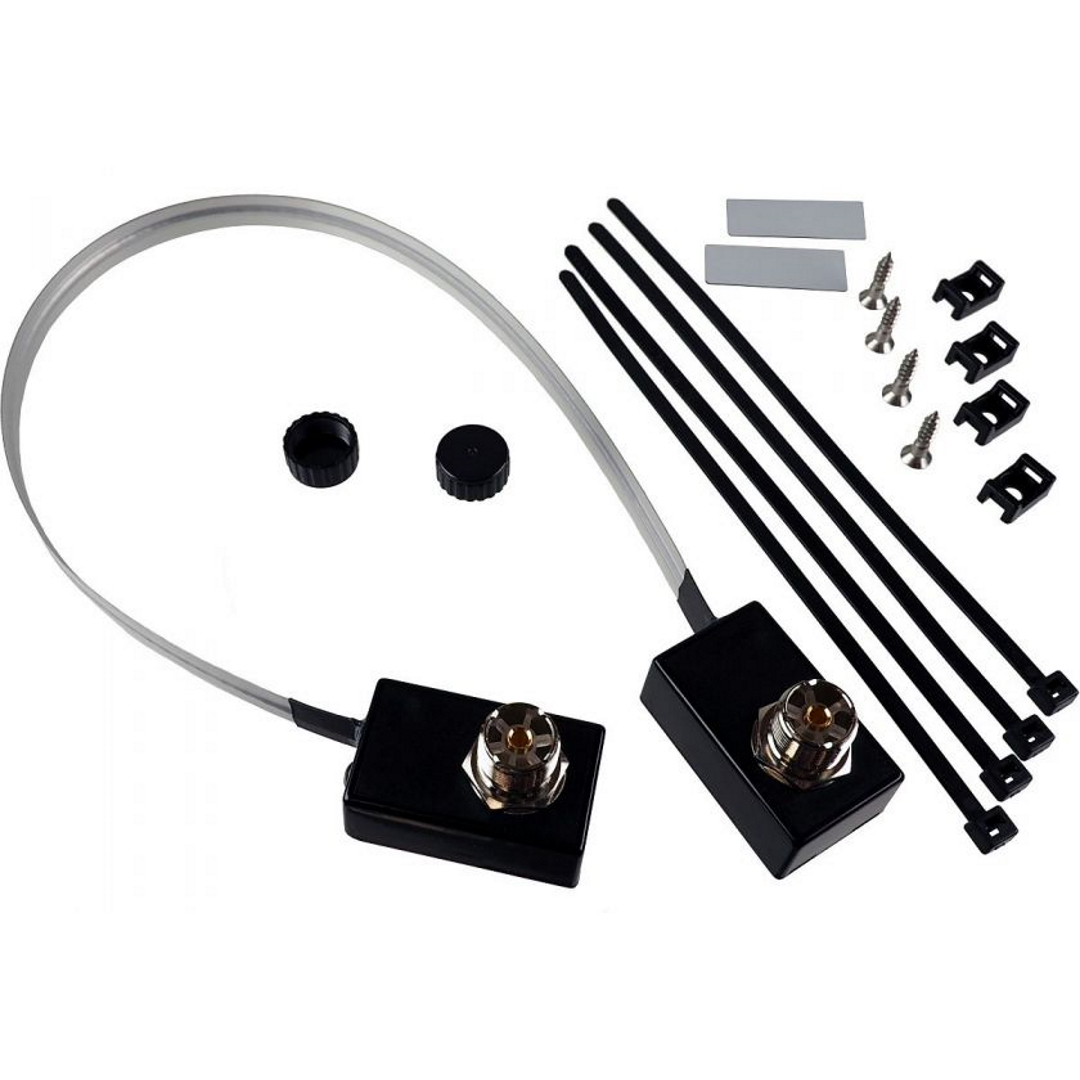

Lieferumfang

  • Diamond MGC50 PL
  • 2x schraubbare PL-Schutzabdeckungen
  • 4x Kabelbinder
  • 4x Anschraublasche
  • 4x Kreuzschlitzschraube
  • 2x Doppelseitige Klebesstreifen
  • Montageanleitung (englisch, japanisch)

Technische Daten

  • Frequenzbereich: 1 – 1500 MHz
  • Impedanz: 50 Ohm
  • Maximale Sendeleistung:
    – 150 Watt (SSB) bei 1,6 – 50 MHz
    – 50 Watt (FM, AM, CW) bei 1,6 – 50 MHz
    – 40 Watt (FM) im 144 MHz
    – 30 Watt (FM) im 430 MHz
    – 10 Watt (FM) bei 1200 MHz
  • SWR:
    – besser als 1:1,2 bei 1,6 – 500 MHz
    – besser als 1:1,3 bei 500 – 1000 MHz
    – besser als 1:2 bei 1000 – 1500 MHz
  • Einfügedämpfung:
    – max. 0,3 dB bei 144 MHz
    – max. 0,6 dB bei 430 MHz
    – max. 1,6 dB bei 1200 MHz
  • Koaxbandkabel-Dicke: 1,8 mm
  • Koaxbandkabel-Breite: 12 mm
  • Koaxbandkabel-Länge: ca. 445 mm (Durchführungsleitung)
  • Gesamtlänge: ca. 545 mm (mit PL-Buchsen-Gehäusen)
  • Anschlüsse 2x PL-Buchse
  • 2x PL-Buchsen-Gehäuse: 50 x 30 x 20 mm
  • Gewicht: 110 g
