Grazioli FE10V 5/8

199,90

3 vorrätig (kann nachbestellt werden)

Zusätzliche Informationen

Beschreibung

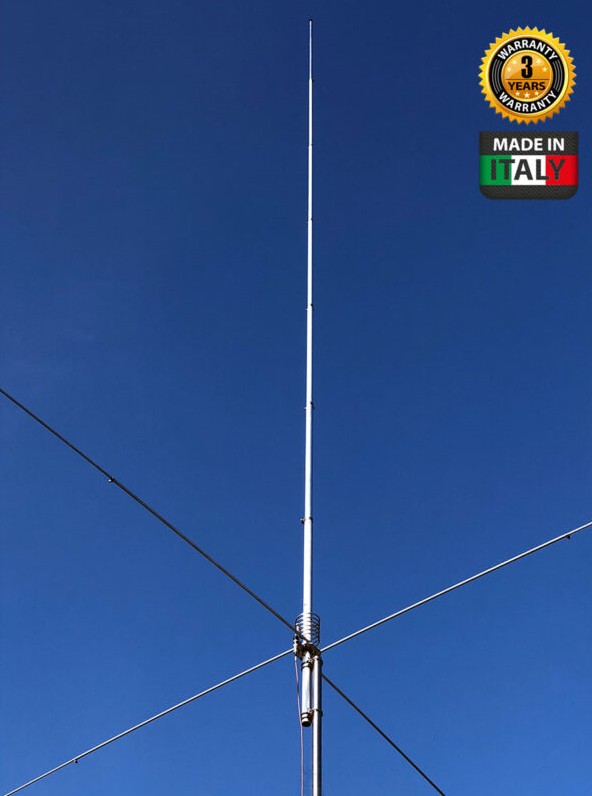

Grazioli FE10V ist eine 5/8 λ Antenne für das 10 oder 11m Band.
Das Ziel war es, eine extrem robuste, leistungsstarke Antenne mit einem niedrigen Abstrahlwinkel zu bauen, die extrem hohen Leistungen standhalten kann (5 kW CW Dauerbetrieb im Allmodus).
Das Ergebnis ist FE10V, das im Vergleich zum aktuellen Markt einzigartige Eigenschaften aufweist und unsere gesamte Erfahrung in der Branche vereint.

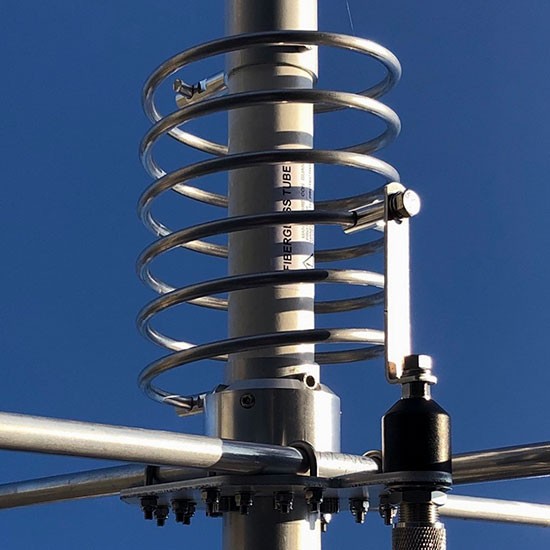

Die hohe "Q"-Spule
Die Spule spielt eine grundlegende Rolle für die Impedanzanpassung und maximale HF-Übertragung, ihre Form, die durch das Längen-/Durchmesserverhältnis, den Abstand zwischen den Spulen, das Material und den Durchmesser des Drahts und das Vorhandensein oder Fehlen von Metallkernen darin gegeben ist, bestimmen sie Leistungsfaktor „Q“ („Q“ = Qualitätsfaktor).

Einfach ausgedrückt: Je höher das "Q" der Spule, desto geringer die Hochfrequenzverluste. Wir haben eine Spule mit großzügigen Abmessungen geschaffen, die ohne Metallkerne in der Luft hängt, mit einem L / D-Verhältnis von 1,3 und weit auseinander liegenden Windungen, die einen "Q" -Wert von etwa 2500 bei einer Frequenz von 28 MHz erreichen, wenn die besten konkurrierenden Antennen dies nicht tun 1500 erreichen.

Dies führt zu maximaler Effizienz und der Fähigkeit, hohen HF-Leistungen standzuhalten. Außerdem ist die Spule direkt mit Gleichstrom (DC-Ground) verbunden, dadurch werden atmosphärische Störungen und Nebengeräusche deutlich reduziert.

Der UHF-Anschluss
Der FE10V-Anschluss ist nicht der handelsübliche SO-239, wie er von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns entworfen und gebaut, hat eine echte Impedanz von 50 Ohm und kann bis 500MHz verwendet werden. Das Ziel war es, einen zuverlässigen Steckverbinder zu schaffen, der 5 kW Dauerstrich bei 30 MHz standhalten kann.

Der Körper besteht aus vernickeltem Messing CW614N, während der Stift mit 24 Karat Gold beschichtet ist, um Oxidation zu vermeiden, und mit einem Isolator mit vier Rippen ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.

Der isolierende Teil besteht aus PTFE, einem der besten Isoliermaterialien aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und reduzierter Verlustfaktor) und thermischen (Betriebstemperatur von -100 ° bis + 260 °) Eigenschaften. Schließlich wird der Stecker durch eine spezielle Elastomerkappe geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.

Die Ankerhalterung
Hergestellt aus 2,5 mm dickem Edelstahl AISI304. Die Befestigung am Antennenrohr erfolgt über ein Klemmverschlusssystem, wodurch eine äußerst robuste mechanische Verriegelung entsteht.

Die Befestigung am Mast erfolgt mit V-Bolzen M6 U-Bolzen aus AISI304 und Säulenmuttern, um das Anziehen zu erleichtern.

Die "Full-Viertelwelle" RESONANTE Grundebene
Basierend auf unseren elektromagnetischen Simulationen, die auch durch vergleichende instrumentelle Tests validiert wurden, ist mit dieser Grundplatte, die für die meisten Antennen (von den HF- bis UHF-Bändern) weit verbreitet ist, die Leistung in Bezug auf den horizontalen Winkel der maximalen Strahlung oder des Take-Off spürbar besser.
Wir haben zwei identische 5/8 Antennen verglichen:
eine mit GP bestehend aus 8 NICHT RESONANTEN 1/8 Lambda-Radialen (ca. 1,35 m lang)
und einer mit einem GP von 4 ¼ Lambda RESONANT Radials (etwa 2,7 m lang) unter den gleichen Installationsbedingungen.
Das Ergebnis unserer Tests ist, dass die Version mit 4 ¼ Lambda RESONANT Radials immer einen maximalen Abstrahlwinkel bzw. Take-Off von ca. 4° bzw. 5° niedriger erreicht. Dies führt zu einer spürbaren Verbesserung bei DX-Verbindungen über große Entfernungen.

Für unsere Röhren haben wir das beste Material verwendet, das für den Bau der Antennen verwendet werden kann; es ist die Legierung aus Aluminium, Magnesium und Silizium namens AW6063-T66, gehärtet auf den T-66-Zustand. Es verleiht dem Taster eine außergewöhnliche Festigkeit, die durch Extrusion und anschließendes Kaltziehen erreicht wird.
Unsere Rohrelemente sind bei beiden Durchmessern und auch bei der Wandstärke äußerst präzise, ​​was eine präzise Kopplung und mit dem geringsten „Spiel“ zwischen den Rohren ermöglicht.
Die "Ground Plane" besteht aus 4 robusten Radials mit einer Länge von 2,7 m, "Full-Quarter Wave", die in zwei Teleskopabschnitten mit Klemmbefestigung mit einem Durchmesser und einer Dicke von 13 × 1,25 mm bzw. 10 x 1 mm hergestellt sind.
Die Radials werden im Befestigungsbereich mit zwei U-Bügeln und selbstsichernden Muttern an der Trägerplatte befestigt.
Es sind 4 Glasfaserverstärkungen vorgesehen, die, in den größten Teil des Rohrs eingelegt, die Verbindungen verstärken und Quetschungen vermeiden.

Wir haben zwei identische 5/8 Antennen verglichen:
eine mit GP bestehend aus 8 NICHT RESONANTEN 1/8 Lambda-Radialen (ca. 1,35 m lang)
und einer mit einem GP von 4 ¼ Lambda RESONANT Radials (etwa 2,7 m lang) unter den gleichen Installationsbedingungen.
Das Ergebnis unserer Tests ist, dass die Version mit 4 ¼ Lambda RESONANT Radials immer einen maximalen Abstrahlwinkel bzw. Take-Off von ca. 4° bzw. 5° niedriger erreicht. Dies führt zu einer spürbaren Verbesserung bei DX-Verbindungen über große Entfernungen.

Technische Daten

Elektrische Daten Mechanische Daten
Typ 5/8 λ GP mit 4 radialen ¼-Wellen Materialien Kaltgezogenes Rohr aus Aluminiumlegierung AW6063-T66, Glasfaser, Messing, PTFE. Alle Schrauben aus Edelstahl AISI-304 und 316
Frequenzbereich Einstellbar von 26 bis 30 MHz (mit Diagramm versehen) Windfläche 0,29 m2
Impedanz 50Ω unsymmetrische Last @ 130Km/h 280N – 28,5Kgf
Omnidirektionale Strahlung Windwiderstand (ohne Eis) 130 km / h
Polarisation Linear – Vertikale Gesamthöhe 7,63 m bei 26 MHz
Verstärkung 1,5 dBd – 3,65 dBi Radiale Länge 2,7 m (Viertelwelle)
Bandbreite mit SWR 2: 1 ≥ 1,4MHz @ 26MHz bis ≥ 1,6MHz @ 30MHz Maststange ø 40-54 mm
SWR in Resonanz ≤1,2:1 gemessen am Stecker Nettogewicht 6 Kg
Max. anwendbare Leistung 5000 Watt kontinuierlich alle Emissionsmodi Verpackungsabmessungen 14 x 14 x 145 cm
Stromversorgung High “Q” geerdete Adapterspule in DC Gewicht im Paket 7,3Kg
UHF-Buchse 50Ω mit PTFE-Isolator, vergoldeter Mittelstift

Lieferumfang

1x Stationsantenne Grazioli FE10V mit Montage Matereal

Bauanleitung Video
