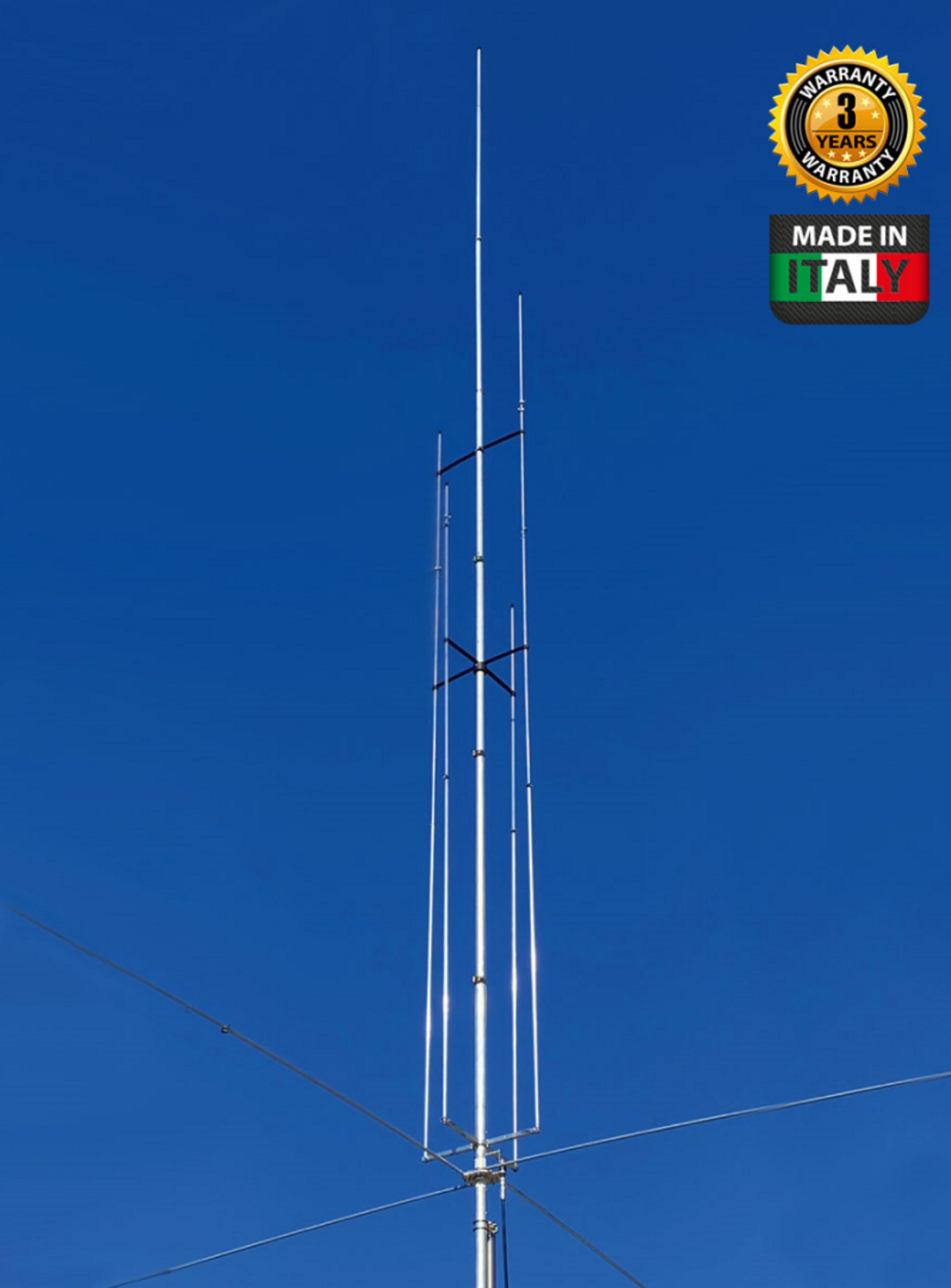

Grazioli MV6 1/4 λ Ground Plane

Basisgespeiste 1/4 λ Ground Plane Multiband-Vertikalantenne für die folgenden HAM-Bänder: 20, 17, 15, 12, 10 und 6 m.

Extrem robuste Konstruktion aus AW6063-T66-Aluminiumlegierung und CNC-gefertigte Details aus dem Vollen.

Geliefert mit hochwertigen Edelstahlbeschlägen 304 und 316 für lange Lebensdauer ohne Rost.

Hohe anwendbare Eingangsleistung, bis zu 3 kW kontinuierlicher All-Mode.

Detaillierte Montageanleitung und Seriennummer, die das Produktionslos und die Konstruktionsdaten identifiziert.

Für unsere Röhren haben wir das beste Material verwendet, das für den Bau der Antennen verwendet werden kann; es ist die Aluminium-, Magnesium- und Siliziumlegierung namens AW6063-T66, die auf den T-66-Zustand gehärtet wurde. Es verleiht dem Taster eine außergewöhnliche Widerstandsfähigkeit, die durch Extrusion und anschließendes Kaltziehen erreicht wird.

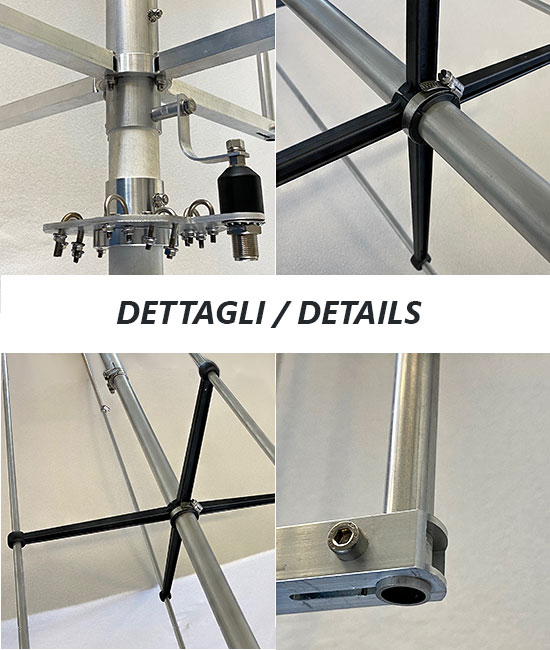

Der zentrale Schaft ist äußerst robust konstruiert und besteht aus Rohren mit einem Durchmesser von 42 x 2 mm an der Basis und einem Durchmesser von 19 x 1,25 mm an der Spitze, während die seitlichen Stubs und die Radials der Grundebene aus Teleskoprohren mit einem Durchmesser von bestehen 13 und 10mm.
Die Grundebene wird von 4 horizontalen Radialen mit einer Länge von etwa 2,7 m gebildet, und die vertikalen Stummel werden von 3 Querstücken in Position gehalten, von denen das erste mit der Basis des Stifts verbunden ist und aus Aluminiumrohren mit rechteckigem Querschnitt besteht, die mit CNC-Maschinen bearbeitet wurden, und das andere 2 aus thermoplastischem Material, einer mit 4 Armen im Mittelteil und einer mit 2 Armen im oberen Teil.
Alle Schrauben sind aus Edelstahl gefertigt, die Rohre sind mit starken Edelstahlschellen AISI-316 befestigt, die Halterungen, die Schrauben und die U-Bolzen und V-Bolzen U-Bolzen sind aus AISI-304 Edelstahl.

Ein Hochleistungs-Multiband

Der Stift besteht aus einem zentralen Strahler für das niedrigste Band von 20 m, flankiert von 4 Seitenstichleitungen, die auf den höchsten Bändern 17,15,12,10 + VHF 6m mitschwingen. Die Seitenstummel sind eine volle 1/4-Welle lang und haben keine Fallen, die ihre Effizienz verringern würden. Die Antenne wird direkt ohne die Verwendung von Adaptern oder Impedanztransformatoren mit Strom versorgt, die Verluste einführen und die anwendbare Leistung begrenzen würden, sie ist mit einer hochohmigen Induktivität ausgestattet, die einen Gleichstromkurzschluss erzeugt und alle Störungen, die durch atmosphärische Ereignisse und/oder verursacht werden, auf Masse verteilt elektrostatische Entladungen.
Die Kalibrierung erfolgt durch Einstellen der Teleskopteile der Stubs und der zentralen Nadel, jede Frequenz ist unabhängig und gibt keine Wechselwirkungen auf den anderen Bändern, mit Ausnahme des 17-m-Bandes, das auch die Resonanz des 6-m-Bandes bestimmt: Wir empfehlen die Verwendung einer Grafikantenne vom Typ d Rig-Expert oder Nano VNA, was die Kalibrierung erheblich vereinfacht.

HINWEIS:
Bei Verwendung in sehr windigen Gebieten wird die Verspannung mit NICHT leitenden Kabeln unter Verwendung der mitgelieferten Unterlegscheibe empfohlen.
Es wird empfohlen, eine CHOKE (nicht im Lieferumfang enthalten) direkt unter dem Stecker zu installieren, um mögliche HF-Rückkopplungen auf dem Koaxialkabel zu vermeiden.

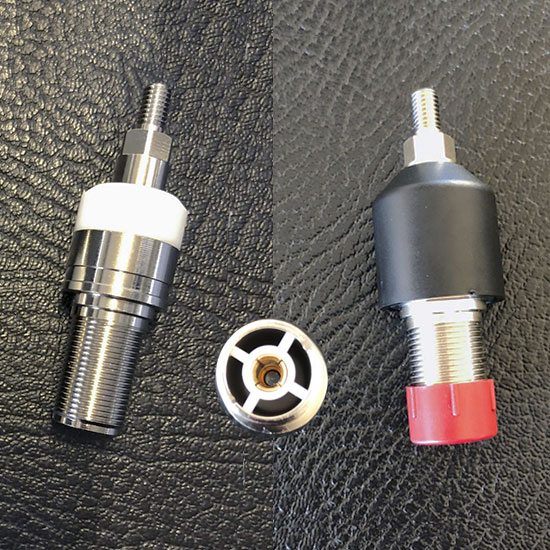

Der UHF-Anschluss

Der Stecker ist ein nicht kommerzieller SO-239, wie er von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns konstruiert und gefertigt, hat eine echte Impedanz von 50 Ohm und ist bis 500MHz einsetzbar. Wir haben einen Steckverbinder geschaffen, der zuverlässig ist und dem Durchgang von 5 kW CW kontinuierlich bei 30 MHz und mehr als 3 kW bei 50 MHz standhalten kann.

Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift 24 Karat vergoldet ist, um Oxidation zu vermeiden, und mit einem 4-Blatt-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.

Der Isolierteil besteht aus PTFE, das aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und reduzierter Verlustfaktor) und thermischen (Betriebstemperatur von -100° bis +260°) Eigenschaften eines der besten Isoliermaterialien ist und durch ein spezielles Schutzmaterial geschützt ist Elastomerkappe, die das Eindringen von Wasser und Feuchtigkeit verhindert.

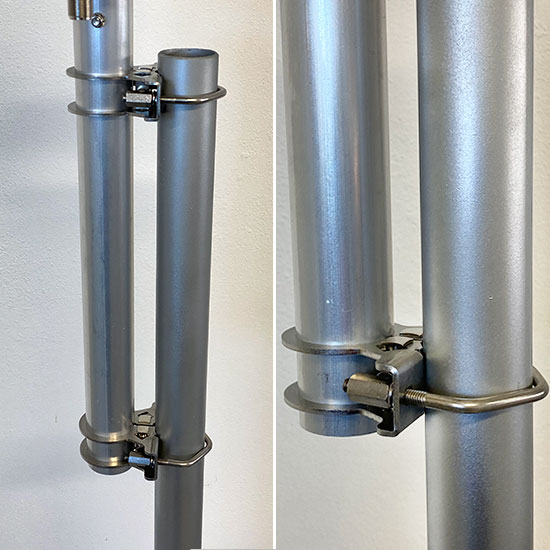

Die Ankerhalterung

Hergestellt aus 2,5 mm dickem Edelstahl AISI304. Es wird mit einem Klemmverschlusssystem am Antennenrohr befestigt, wodurch eine äußerst robuste mechanische Blockierung entsteht.

Die Befestigung am Mast erfolgt mit V-Bolzen M6 aus AISI304 und Säulenmuttern, um das Anziehen zu erleichtern.

Eine leistungsstarke und robuste Antenne mit den Standards der Marke Grazioli

Die Grundidee bestand darin, eine effiziente Antenne zu schaffen, ohne den Einsatz von Fallen, die ihren Wirkungsgrad verringern, und ohne den Einsatz von Impedanztransformatoren, die die anwendbare Leistung begrenzen.
Ausgehend von diesen Annahmen haben wir MV6 entwickelt, das es uns durch die Verwendung paralleler Resonanzelemente (Stubs) zur zentralen Peitsche ermöglicht hat, eine Antenne zu schaffen, die auf allen abgedeckten Bändern effizient ist.
