Highflexx 7

2,49

HIGHFLEXX 7 ein 50 Ohm Koaxialkabel – weich wie irische Butter, das Produkt ist nicht nur für mobile und portable Anwendungen

340 vorrätig

Zusätzliche Informationen

Marke

SSB

Artikelnummer: flex7 Kategorie: Schlagwörter: , ,

HIGHFLEXX 7 / Airzell 7 ist ein Kabel ....

  • mit extrem hohem Schirmungsmaß
  • Art Koaxkabel für den Frequenzbereich von DC bis 6 GHz

Dieses neue Produkt kann in Sende- und Empfangsanlagen der drahtlosen Nachrichtentechnik sowie im gesamten Bereich der kommerziellen Hochfrequenztechnik und Elektronik eingesetzt werden und ist außerdem ....

  • Rotortauglich
  • UV beständig
  • aufgrund seiner extremen Biegsamkeit ideal für ausfahrbare Antennenanlagen
  • aufgrund seines hohen Schirmungsmaßes (> 100 dB bis 900 MHz) ideal für den Einsatz im Labor, im Funk-Shack oder sonstigen geschlossenen Räume



Zusätzliche Informationen

Marke

SSB

Lieferumfang

1  Meter Highflexx 7  oder Airzell 7

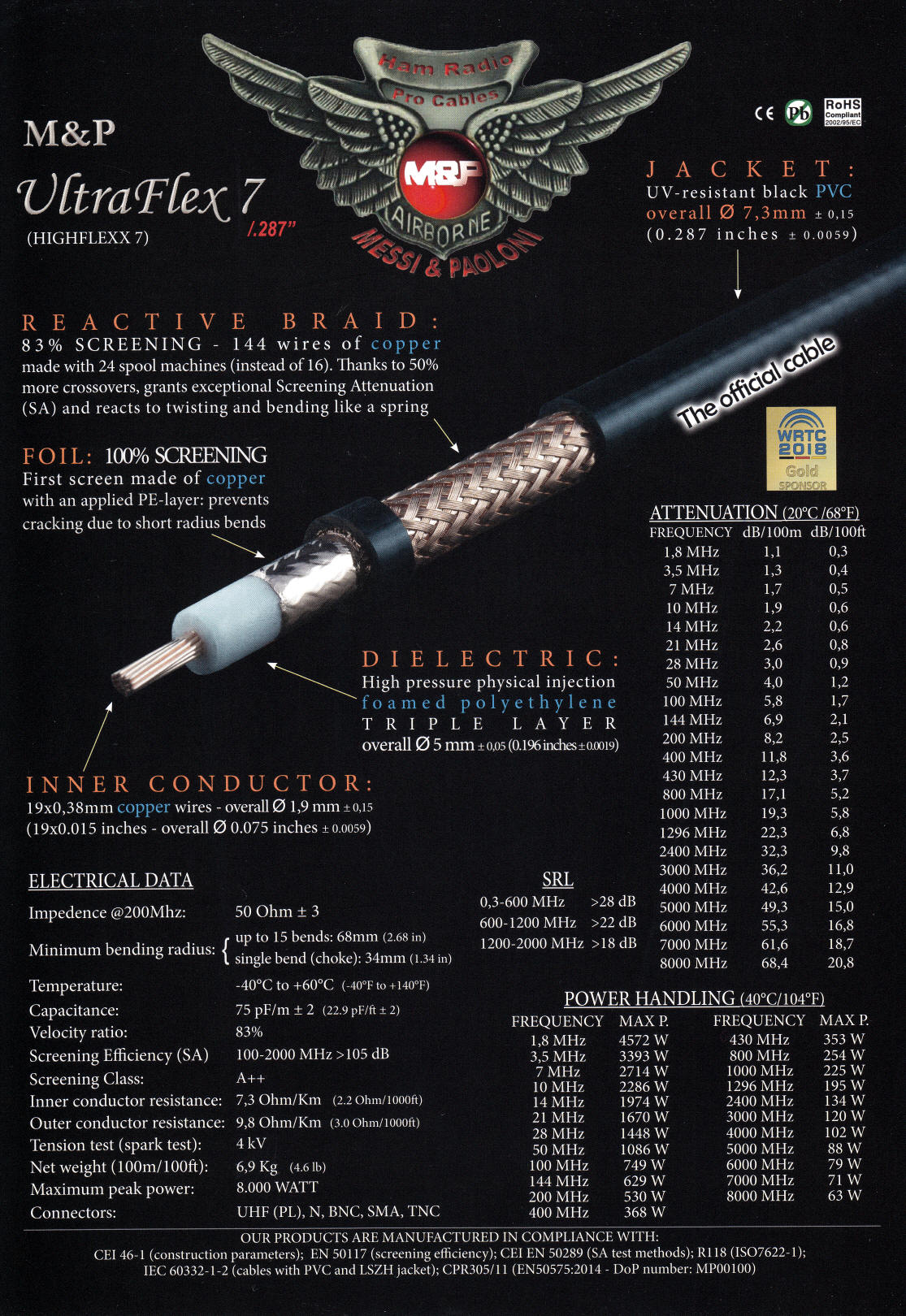

Technische Daten

Technische Daten

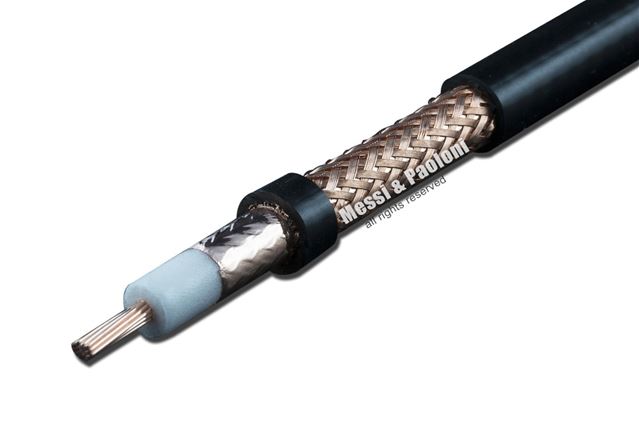

  • Kabelaufbau: Innenleiter Cu-Litze, blank 19×0,38 mm, Ø 1,85 mm ± 0,05
  • Isolierung dreischichtige Isolierung, Ø 5,0
  • Außenleiter 1 CU-PET **
  • Außenleiter 2 CU-Geflecht, 83% opt. Bedeckung, 144 Litzedrähte
  • Schutzmantel hochflexibles PVC, Ø 7,3 mm, UV-beständig
  • Gewicht 70 kg / km
  • Farbe schwarz

** CU-Pet = Kupfer kunststoffummantelt. Die Kunststofffolie gewährleistet eine extreme Reißfestigkeit der Kupferfolie bei kleinen Biegeradien.

Mechanische Eigenschaften:

  • Biegradius 34 mm
  • Temperaturbereich * im Betrieb: -45°C bis +70°C * Bei Verlegung: -15°C bis +55°C

Elektrische Eigenschaften:

  • Widerstand Außenleiter 8,8 Ω / km Innenleiter 7,3 Ω / km
  • Kapazität 75 pF / m
  • Verkürzungsfaktor 83%
  • Wellenwiderstand 50 Ω
  • Prüfspannung Mantel (Sparktest) 4 kV
  • Schirmungsmaß 100 – 900 MHz >105 dB
  • Klasse A++
