Tiefpassfilter RM 35/600

119,90

4 vorrätig (kann nachbestellt werden)

Zusätzliche Informationen

Artikelnummer: RM-35-600 Kategorie:

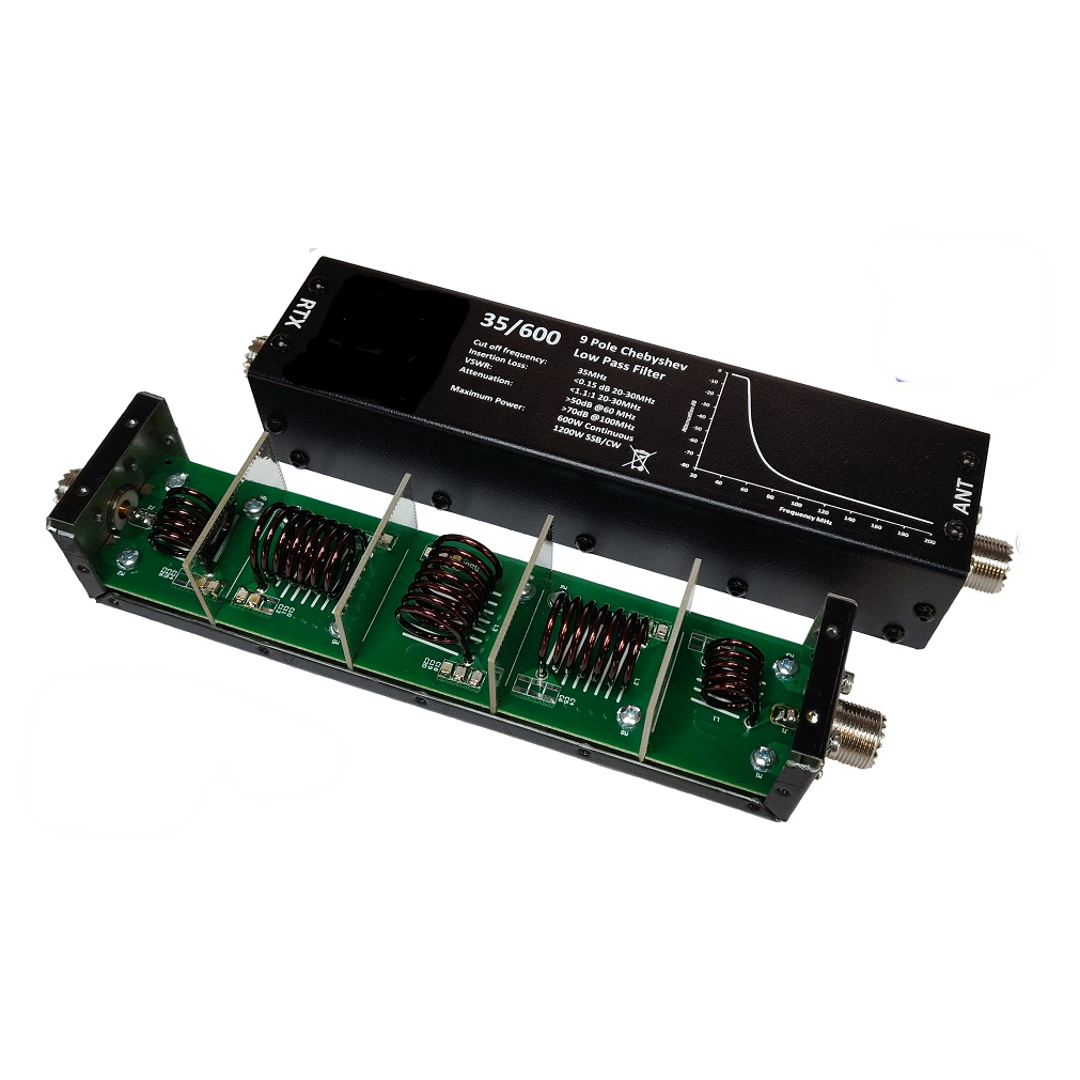

Der  neue RM  35/600 ist ein 9-poliger Tschebyscheff-Tiefpassfilter, der für eine effektive Oberwellendämpfung entwickelt wurde, insbesondere beim Senden in den Bändern von 24 MHz bis 30 MHz.

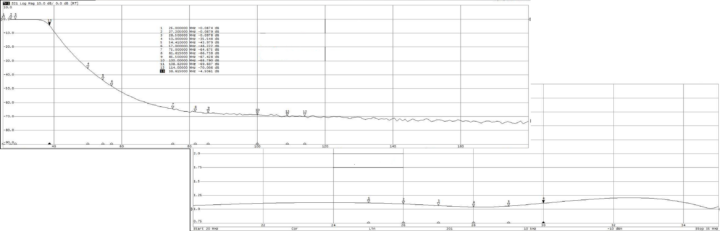

Es zeichnet sich durch eine geringe Einfügungsdämpfung von weniger als 0,15 dB und eine Stoppbanddämpfung von mehr als 50 dB bei 50 MHz aus.
Die Installation ist sehr einfach, der Filter sollte direkt am Ausgang des Radios / Verstärkers eingesetzt und sein Ausgang mit der Antenne verbunden werden.
Falls ein Antennenanpassungsnetzwerk erforderlich ist, sollte die AMU auf der Ausgangsseite des Filters angeschlossen werden.
Der Filter trägt die Bezeichnung RTX für den Eingang und ANT für den Ausgang, ist aber eigentlich ein bidirektionales Netzwerk, so dass er problemlos auch in umgekehrter Richtung verwendet werden kann.

Lieferumfang

1 x RM Tiefpassfilter 35/600

Technische Daten

  • Typologie: 9-poliger Tschebyscheff-Tiefpass
  • E/A-Impedanz: 50 Ohm
  • Grenzfrequenz: 35 MHz
  • Einfügedämpfung: <0,15 dB 20-30 MHz
  • VSWR <1,15:1 20–30 MHz
  • Sperrbanddämpfung: >50 dB bei 60 MHz; >70 dB bei 100 MHz
  • Max. Leistung: 600 W Dauerträger / 1200 W SSB/CW
  • E/A-Anschlüsse: SO239 Teflon-Isolator / Goldkontakt
  • Abmessungen: L 200 mm x B 50 mm x H 40 mm
  • Gewicht: 480 gr
