Ultraflex 10

4,90 €

307 vorrätig (kann nachbestellt werden)

Zusätzliche Informationen

Artikelnummer: Ultraflex 10 Kategorien: ,

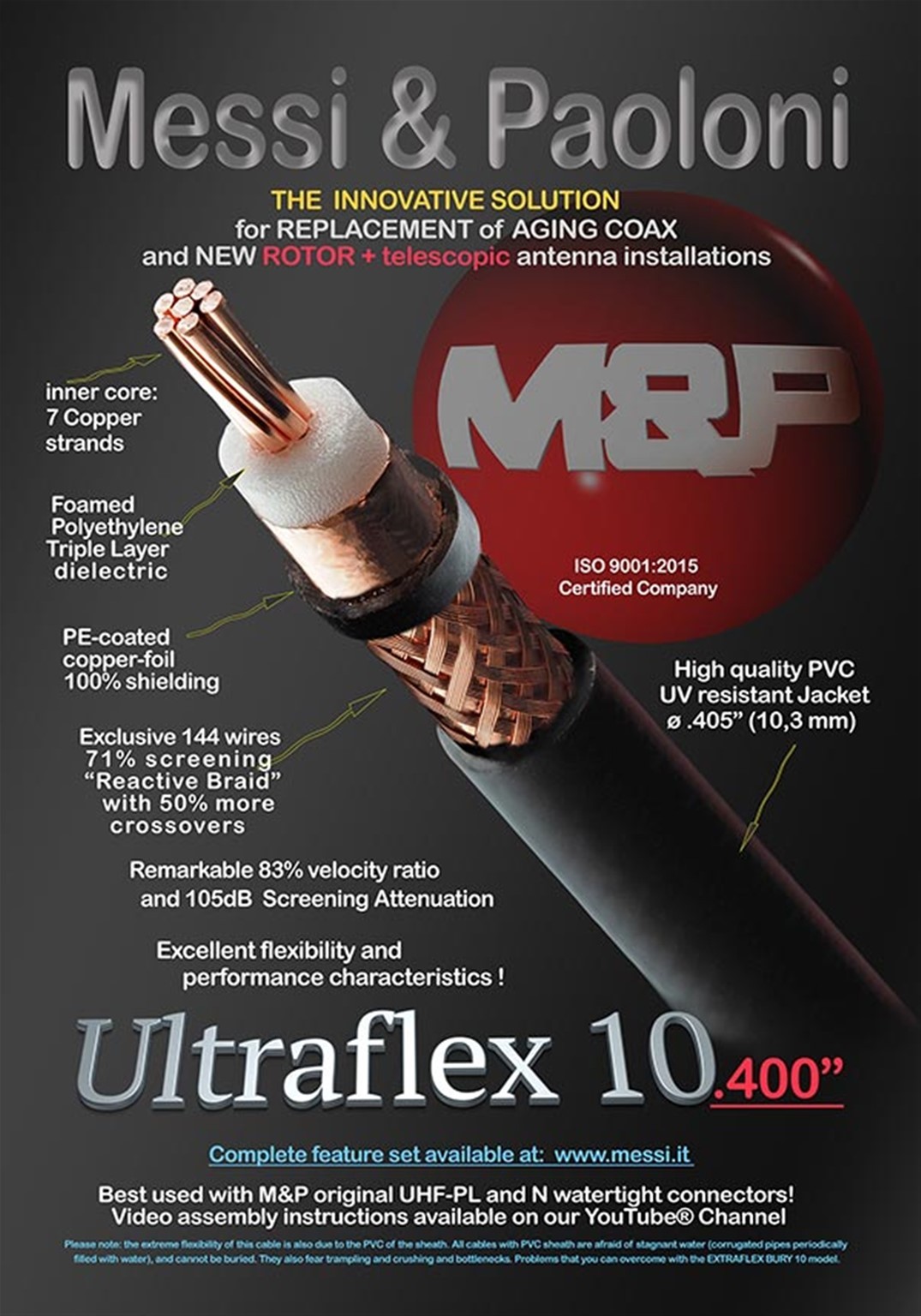

Ultraflex-10 des italienischen Hersteller Messi & Paoloni. Koaxkabel mit 10.3mm Aussenduchmesser, doppelt geschirmt, einsetzbar bis 6 GHz. Aufgebaut mit flexiblem Litzeninnenleiter, damit gut geeignet für Verlegung um den Rotor herum, oder an anderen Orten wo das Kabel häufiger bewegt wird. Das Dielektrikum ist 3-lagig geschäumt, der Aussenmantel besteht aus robustem PVC (schwarz).

Typische Anwendungen: Amateurfunk auf VHF/UHF bei mittleren Kabellängen, Amateurfunk auf Kurzwelle wenn hohe Sendeleistungen eingesetzt werden, VHF Betriebsfunk, RFID, GSM,LTE, WLAN bei kurzen bis mittleren Längen. Es passen die üblichen Stecker für 10.3 mm Kabel.

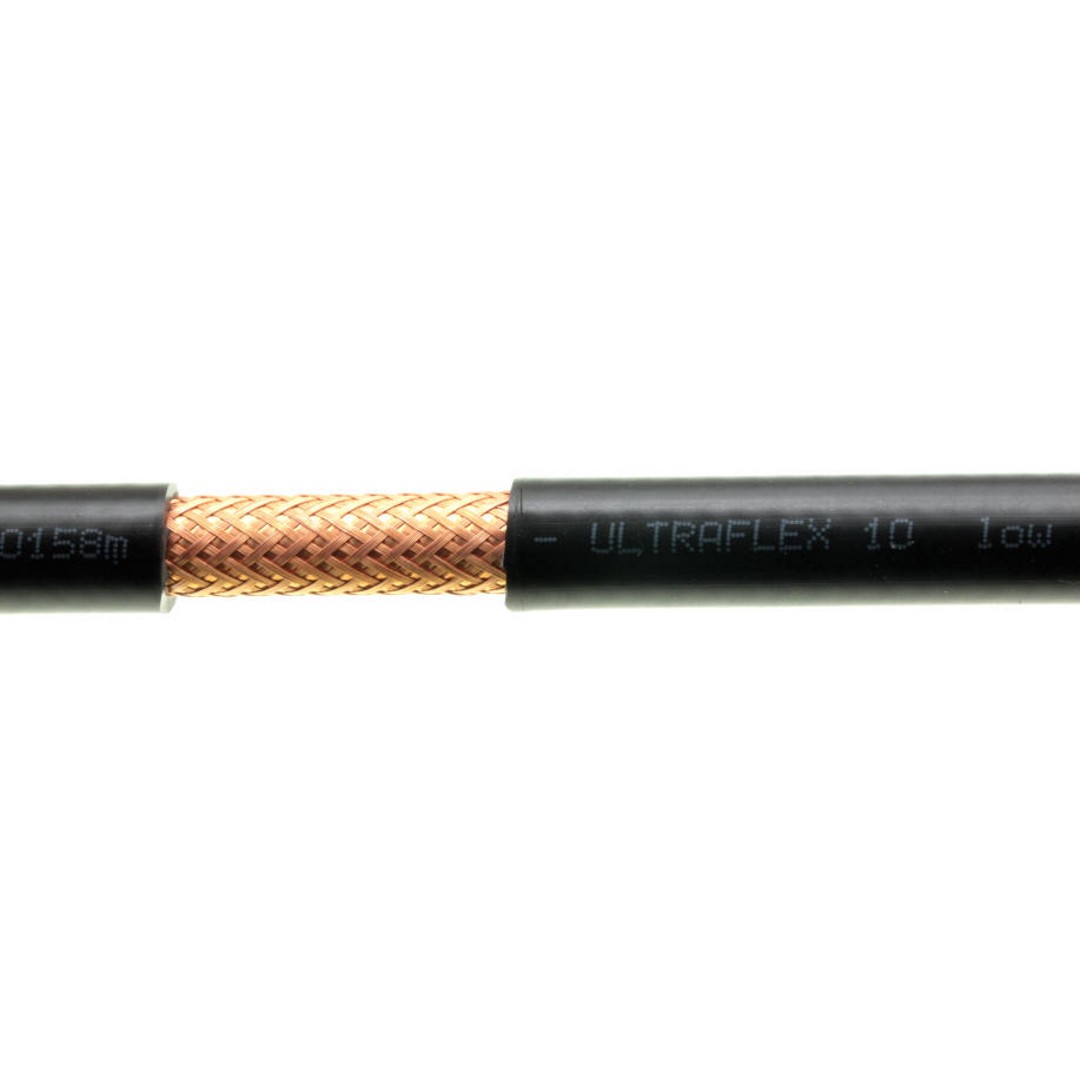

Ein sorgfältig mithilfe von 24 Spulen gearbeitetes Geflecht umschließt die kunststoffbeschichtete Kupferfolie.
Der optische Bedeckungsgrad beträgt 71%.

Die Kupferfolie vom Ultraflex 10  ist 27 mm breit. Das Dielektrikum hat einen
Durchmesser von 7,3 mm (± 0,05 mm). Der Umfang des Dielektrikums beträgt somit
7,3 mm * p  = 22,9 mm
Die Folie überlappt somit 4,0 mm.

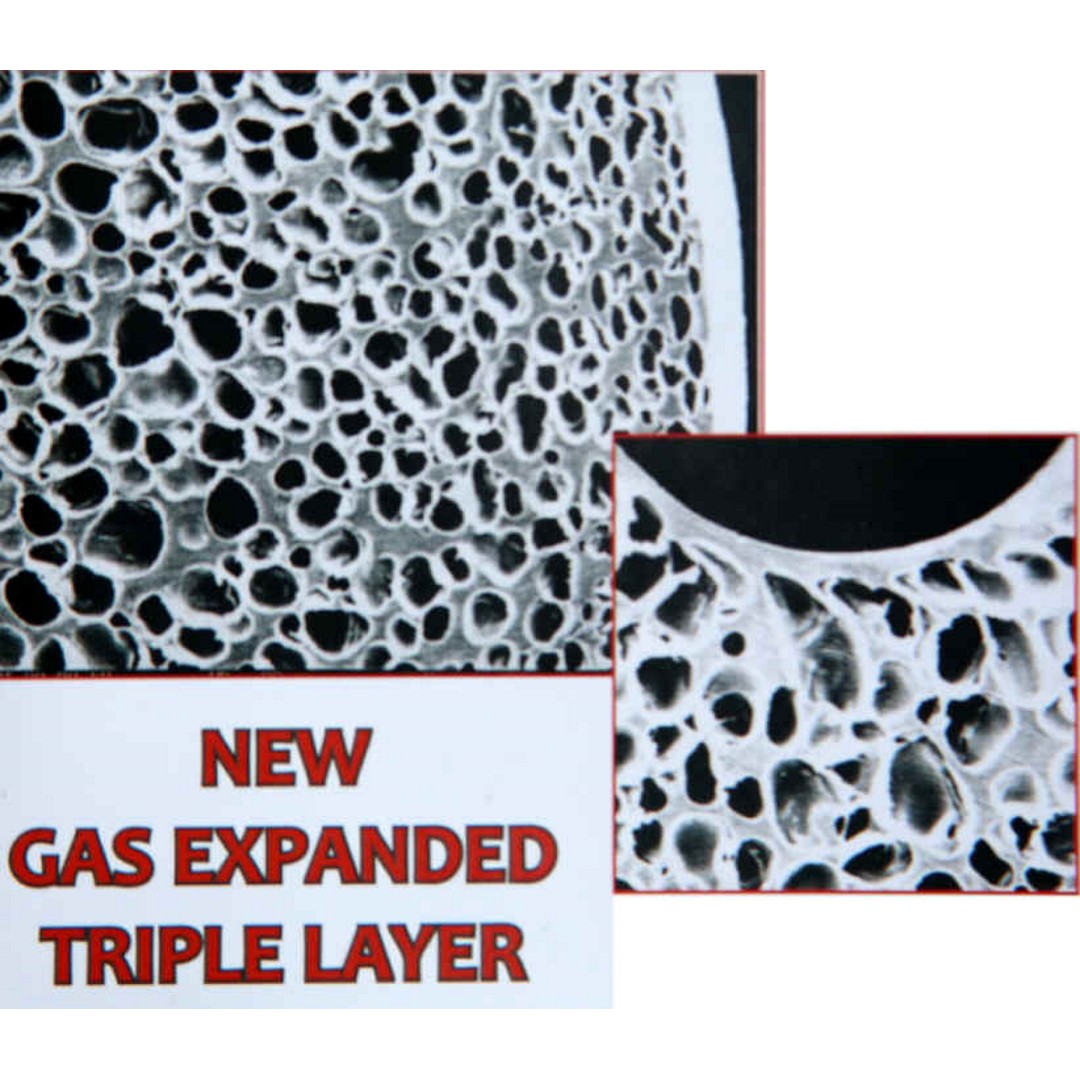

Das Foto zeigt den Aufbau der dreischichtigen Isolation bei einer 150fachen Vergrößerung. Die Lufteinschlüsse im Leiterbereich sind größer als zur Außenhaut hin.

Die Schwierigkeit besteht nicht darin, ein dreischichtiges Dielektrikum (wie in der Abbildung "NEW GAS EXPANDED TRIPLE LAYER" zu erzeugen.

Die Schwierigkeit besteht eher darin, einen soliden homogenen Schaumstoff mit einer bläschenförmigen Struktur so herzustellen, dass die mechanischen Hochleistungseigenschaften zwischen den 2 Übergängen der Schaumstrukturen gewährleistet bleiben.

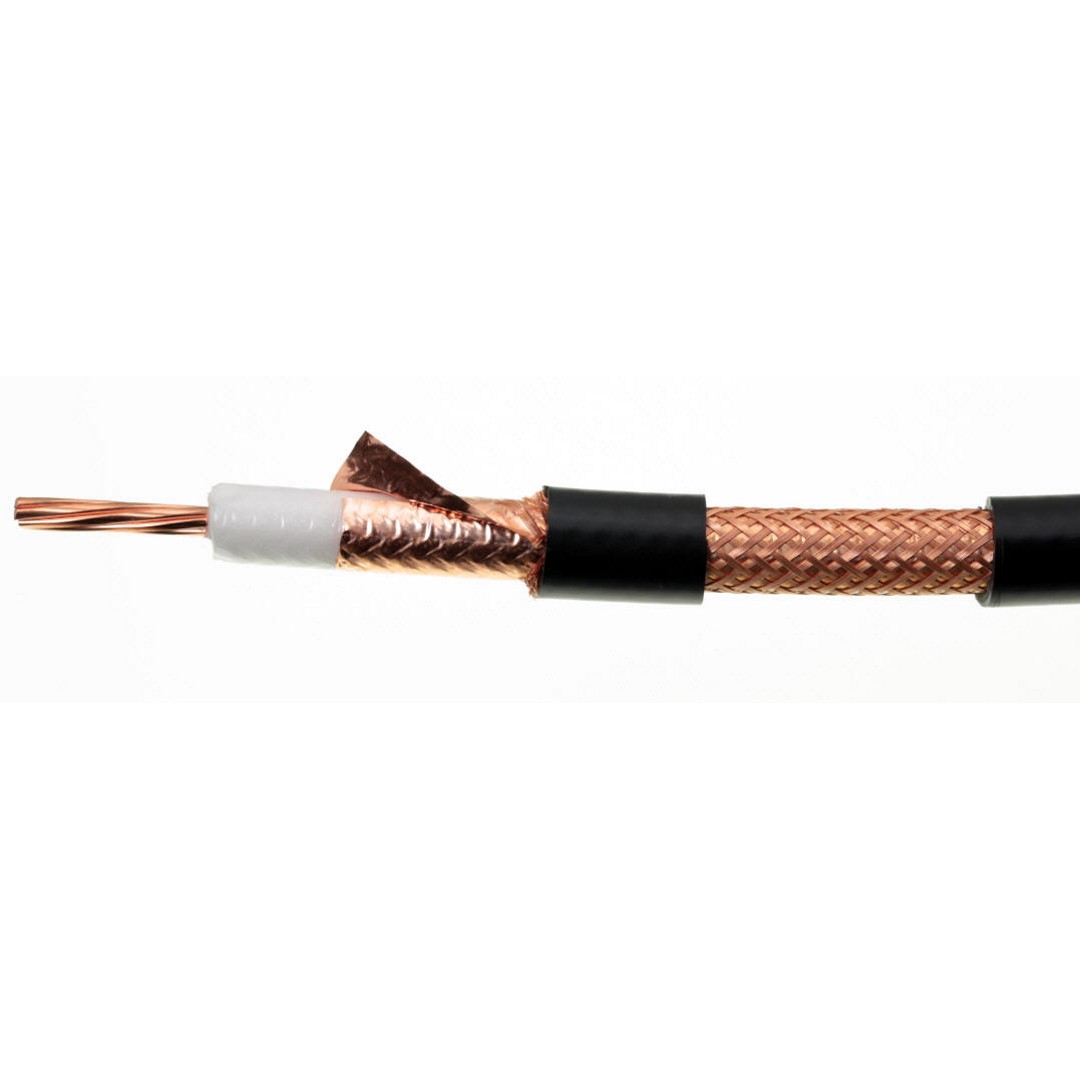

Kabelaufbau:

Innenleiter

reines Kupfer 99,99% ,
7 x 1,0 mm, Ø 2,9 mm ± 0,05
Dielektrikum

dreischichtiges phys. Zell PE,  PEG Ø 7,3 mm
Außenleiter 1

Kupferfolie, kunststoff beschichtet CU-PET  **
Außenleiter 2

Kupfergeflecht,  opt. Bedeckung 71%     144 Drähte
Außenhaut

PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent
Gewicht

124 kg / km
Farbe

black

Dämpfung, Leistung und Rückflussdämpfung
@ 20°C

Frequenz
MHz

Dämpfung
dB / 100 m

Leistung
Watt

Rückfluss-
dämpfung
dB

nominal

maximal

1,8

0,43

9920 Watt

0,3 - 600

3,5

0,58

7720 Watt

MHz

7,0

0,88

7160 Watt

≥ 30

10

1,13

5340 Watt

14

1,47

4370 Watt

21

1,80

3650 Watt

28

2,06

3240 Watt

50

2,76

2510 Watt

600 - 1200

100

3,99

1760 Watt

MHz

144

4,85

1460 Watt

> 25

200

5,76

1210 Watt

400

8,35

830 Watt

430

8,68

800 Watt

800

12,17

570 Watt

1000

14,00

500 Watt

1296

16,40

440 Watt

1200-2000

2400

23,75

290 Watt

MHz

3000

27,30

250 Watt

≥ 20

4000

32,90

210 Watt

5000

38,90

180 Watt

6000

44,50

160 Watt

7000

50,20

130 Watt

8000

55,80

125 Watt

Quelle: Messi & Paoloni

Lieferumfang

1  Meter Ultraflex 10

Technische Daten

  •  ** CU-PET = kunststoffbeschichtete Kupferfolie
    Die Kunststoffbeschichtung verhindert eine Beschädigung
    der Kupferfolie bei eventuell zu kleinen Biegeradien.



    Mechnische Eigenschaften:

    Biegeradius

    80 mm

    Verlegeradius

    40 mm

    Temperaturbereich

    Betrieb           -55°C  — +85°C

    Installation:    -40°C  — +60°C

    Elektrische Eigenschaften:

    Widerstand DC

    Außenleiter       10 Ω / km

    Innenleiter          3 Ω / km

    Kapazität

    78 pF / m

    Verkürzungsfaktor

    83%

    Wellenwiderstand

    50 Ω ± 3

    Spitzenspannung

     (Sparktest)  8 kV

    Schirmungsmaß

    100 – 2000 MHz    >105 dB

    Impedanz: 50 Ohm

  • Innenleiter: 7-adrige Kupfer-Litze 2,9 mm
  • Abschirmung: CU-PET Kupferfolie, kunststoff beschichtet + Kupfergeflecht, 71% opt. Bedeckung 144 Drähte
  • Verkürzungsfaktor: 0,83
  • Kapazität: 78 pF/m
  • Schirmungsmaß: über 105 dB / 100 – 2000 MHz
  • minimaler Biegeradius: 80 mm
  • minimaler Verlegeradius: 40 mm
  • Einsatztemperatur: -55°C bis +85°C
  • Verlegetemperatur: -40°C bis +60°C
  • Widerstand Innenleiter: 0,3 Ohm / 100 m
  • Widerstand Außenleiter: 1,0 Ohm / 100 m
  • Spannungsfestigkeit (Sparktest): 8 kV
  • Gewicht: 13 kg / 100 m
  • Frequenz – Dämpfung (bei 20°C) – max. Belastbarkeit
    1,8 MHz 0,43 dB/100m 9920 W
    3,5 MHz 0,58 dB/100m 7720 W
    7,0 MHz 0,88 dB/100m 7160 W
    10 MHz 1,13 dB/100m 5340 W
    14 MHz 1,47 dB/100m 4370 W
    21 MHz 1,80 dB/100m 3650 W
    28 MHz 2,06 dB/100m 3240 W
    50 MHz 2,76 dB/100m 2510 W
    100 MHz 3,99 dB/100m 1760 W
    144 MHz 4,85 dB/100m 1460 W
    200 MHz 5,76 dB/100m 1210 W
    400 MHz 8,35 dB/100m 830 W
    430 MHz 8,68 dB/100m 800 W
    800 MHz 12,17 dB/100m 570 W
    1000 MHz 14,00 dB/100m 500 W
    1296 MHz 16,4 dB/100m 440 W
    2400 MHz 23,75 dB/100m 290 W
    3000 MHz 27,30 dB/100m 250 W
    4000 MHz 32,90 dB/100m 210 W
    5000 MHz 38,90 dB/100m 180 W
    6000 MHz 44,50 dB/100m 130 W
    7000 MHz 50,20 dB/100m 130 W
    8000 MHz 55,80 dB/100m 125 W
