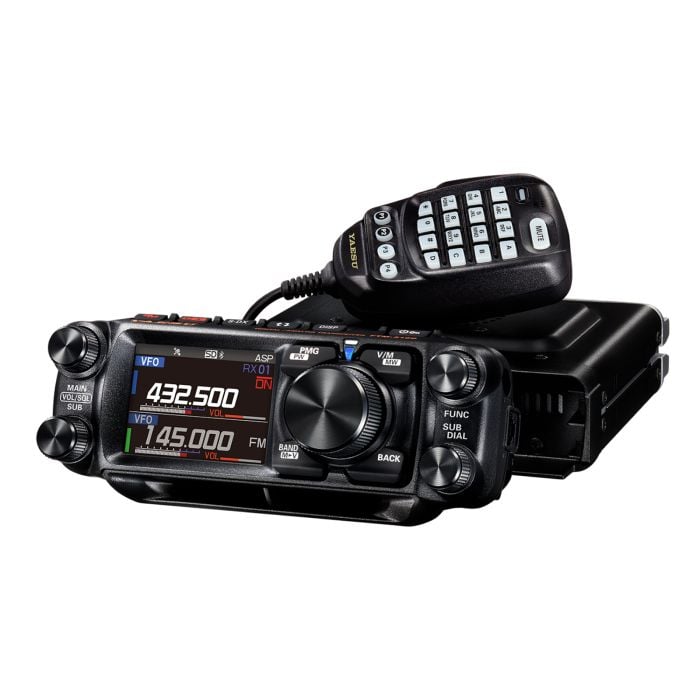

Yaesu – FTM-510DE ASP VHF/UHF C4FM Transceiver

589,90 €



1 vorrätig

Zusätzliche Informationen

Artikelnummer: XAH089M004-0E Kategorien: ,

Wir freuen uns, den neuen C4FM Digital / FM 55W (VHF) / 50W (UHF) Dual-Band Mobile Transceiver FTM-510DE ASP vorstellen zu können.

Das FTM-510E ASP bietet VHF und UHF Mobilfunk auf höchstem Leistungsniveau: Wahlweise analog in FM oder digital in C4FM, mit bis zu 55 / 50 Watt Sendeleistung kann der Transceiver mehr liefern als andere, und dies ohne separate Endstufe.

Neu ist die Verwendung des vom FT-710 bekannten "AESS" Audio Enhancement Systems. Zwei Lautsprecher - einer im Hauptgerät, einer im Bedienteil - werden phasenverschoben angesteuert und sorgen so auch in lauten Umgebungen für perfekte Verständlichkeit.

Und noch ein neues Ausstattungsmerkmal ist die Möglichkeit, das Mikrofon wahlweise seitlich am Display oder vorne am Hauptgerät anschließen zu können. Das eröffnet neue Möglichkeiten bei der Verkabelung im Auto.

Das Gerät bietet ein gut ablesbares, farbiges 2,4 Zoll (ca. 6 cm), Touch-Display. Hier werden beide Bänder gleichzeitig und alle Betriebsparameter gut ablesbar dargestellt. Das Display ist neigbar, um einen optimalen Blickwinkel bieten zu können.

Mit „System Fusion“ verbindet Yaesu den Analog- und Digitalbetrieb, zwischen denen mit AMS (Automatic Modes Switching, automatische Umschaltung zwischen analogem FM und digitalem C4FM-Betrieb) selbstständig gewechselt wird.

Die Abstimmung ist in Schritten von 5, 6,25, 8,33, 10, 12,5, 15, 20, 25, 50 oder 100 kHz möglich, womit für jedes Land und jeden Bandplan eine sinnvolle Lösung geboten ist.
Alle Einstellungen und auch die gespeicherten Frequenzen lassen sich auf eine optionale MicroSD-Speicherkarte mit max. 32 GB abspeichern. Sprachaufzeichnung und -wiedergabe (Voice Recording, optional) nutzen die Speicherkarte ebenfalls.



Mit ca. 15 cm Breite, 6 cm Höhe und 6 cm Tiefe ist das Bedienteil des FTM-500DE handlich und dennoch groß genug für den kräftigen 6W Lautsprecher.
Die Haupteinheit ist mit 14 cm x 4 cm x 13 cm kompakt und findet überall Platz. Beides zusammen wiegt gerade 1,4 kg.
Die Stromversorgung von 13,8 V / 12 A ist mit einem Netzteil, aber auch per Batterie mobil oder auf einem Fieldday oder einer Expedition möglich.

Das FTM-510DE ASP verfügt über die gleichen Kernfunktionen wie das aktuelle FTM-500DE, ist jedoch mit dem neuen Super-DX und ASP (Audio Digital Signal Processor Unit) ausgestattet.

  • Super-DX: Wenn das empfangene Signal schwach ist, kann die Empfindlichkeit des HF-Verstärkers durch Aktivieren der Super-DX-Funktion in beiden C4FM-Digital-/FM-Analogmodi erhöht werden.
  • ASP (Audio Digital Signal Processor): Im analogen FM-Modus kann zusätzlich zum Super-DX auch der ASP aktiviert werden. Durch die digitale Verarbeitung des empfangenen FM-Audiosignals zur Rauschunterdrückung sorgt der ASP auch bei schwachen Signalen für eine zuverlässige und angenehme Audioqualität. Dies trägt zur Erweiterung der Kommunikationsreichweite bei.
  • Der ASP AUTO-Modus ist ebenfalls wählbar. In diesem Modus wird ASP automatisch aktiviert, wenn der Transceiver im FM-Analogmodus schwache Signale erkennt.Für eine intuitive und mühelose Bedienung wurden die PMG- und MAG- Funktionen des FTM-510DE ASP verbessert.PMG (Primary Memory Group): Bis zu 5 VFO- oder Speicherkanalfrequenzen können der PMG (Primary Memory Group) zugewiesen und überwacht werden. Der Empfangsstatus der PMG-Kanäle wird durch ein orange/graues Balkendiagramm im PMG-Bildschirm angezeigt. Bei Signalverlust ändert sich die Farbe des Balkendiagramms in Echtzeit von Orange nach Grau. Beim FTM-510DE ASP werden die grauen Balkendiagramme (historische Empfangssignale) 2 Sekunden nach Signalverlust automatisch ausgeblendet. Beim FTM-500DE bleiben die grauen Balkendiagramme bestehen, bis sie durch Drücken des DIAL-Reglers manuell zurückgesetzt werden.Weitere praktische Unterschiede der PMG- Funktion zwischen dem FTM-510DE ASP und dem FTM-500DE sind:

    ( Aktualisiertes PMG im FTM-510DE ASP )

    AUTO-Modus:
    Die PMG-Kanäle werden gescannt und bis zu zwei Kanäle mit Signalen können gleichzeitig empfangen und gehört werden.
    Die Übertragung erfolgt automatisch auf dem empfangenen Kanal.

    MANUELLER Modus:
    Der manuell zum Senden ausgewählte PMG-Kanal wird immer gescannt und empfangen. Andere PMG-Kanäle werden ebenfalls gescannt, und ein Kanal mit Signal kann gleichzeitig empfangen und gehört werden.
    Der Sendekanal wird durch Drehen des DIAL-Knopfes oder Berühren des Balkendiagramms des gewünschten Kanals im PMG-Bildschirm ausgewählt.

    (Aktuelles PMG im FTM-500DE)

    AUTO-Modus:
    Der manuell zum Senden ausgewählte PMG-Kanal wird immer gescannt und empfangen. Andere PMG-Kanäle werden ebenfalls gescannt, und ein Kanal mit einem Signal kann gleichzeitig empfangen und gehört werden.
    Der Sendekanal wird durch Drehen des DIAL-Knopfes im PMG-Bildschirm ausgewählt.

    MANUELLER Modus:
    Der manuell zum Senden ausgewählte PMG-Kanal wird immer gescannt und empfangen. Andere PMG-Kanäle werden ebenfalls gescannt und als Balkendiagramm auf dem Display angezeigt, es ist jedoch kein Ton zu hören.
    Der Sendekanal kann durch Drehen des DIAL-Knopfes im PMG-Bildschirm ausgewählt werden.

  • MAG (Memory Auto Grouping): Zusätzlich zu den Speicherkanälen, die von jedem Band abgerufen werden können, verfügt das FTM-510DE ASP über die neue Funktion „My Group“, die die Auswahl jedes Speicherkanals unabhängig vom Band ermöglicht.
  • Für aktuelle FTM-500DE-Benutzer stehen die aktualisierte PMG-Funktion und die „Meine Gruppe“-Funktion in der MAG-Funktion nach einem Firmware-Update zur Verfügung. Die entsprechende Firmware wird bis Ende Februar 2025 veröffentlicht.*Das FTM-510DE ASP verfügt nicht über eine integrierte Bluetooth-Einheit. Durch die Installation der optionalen Bluetooth® - Einheit BU-5 ist die Freisprechfunktion mit dem SSM-BT20 oder einem handelsüblichen Bluetooth® - Produkt möglich.

Technische Daten

  • Sender

    • Ausgangsleistung (Watt): 5/25/50 Watt
    • Störaussendung: ≤ 60 dB
    • Modulationsart: F1D / F2D / F3E: Variable Reaktanzmodulation / F7W: 4FSK (C4FM)
    • Maximale Abweichung: ±5 kHz
    • Antennenimpedanz: 50 Ω
    • Mikrofonimpedanz: 2 kΩ
    • Impedanz der DATA-Buchse: 10 kΩ

  • Mechanische Daten

    • Länge (Radioeinheit): 132 mm
    • Höhe (Radioeinheit): 42 mm
    • Breite (Radioeinheit): 139 mm
    • Länge (Controller): 58 mm
    • Höhe (Controller): 64 mm
    • Breite (Controller): 156 mm
    • Gewicht: 1400 Gramm
    • Antennenanschluss: UHF (PL) weiblich (SO-239)
    • Mikrofonanschluss: RJ12
  •     Display: 4,3″ TFT Touchscreen, 3DSS
  •     Besonderheiten: Dualband-Empfang, C4FM/C4FM Simultanbetrieb, SD-Kartenslot
  •     Abmessungen Field Head: 213 × 89 × 55 mm
  •     Abmessungen Optima komplett: 213 x 89 x 245 mm
  •     Gewicht ca. 3900 Gramm

Elektrische Daten

  • Frequenzschritt: 5 kHz / 6,25 kHz / 8,33 kHz / 10 kHz / 12,5 kHz / 15 kHz / 20 kHz / 25 kHz / 50 kHz / 100 kHz /
  • Kanäle: 1104
  • Betriebstemperatur: -20℃ bis +60℃
  • Frequenzstabilität: ±2,5 PPM
  • Betriebsspannung: 13,8 Volt (Minus Masse)
  • Stromaufnahme: RX: 0,5A / TX: 10A (50W 144 / 430 MHz)



Praktische Funktionen

  • Anzeige: Hohe Auflösung, Vollfarbe, Touchpanel, 2,4 Zoll
  • VOX-Funktion: Ja
  • DTMF: Ja
  • Emissionsmodus: F1D / F2D / F3E / F7W
  • Bluetooth: Version: 5.0 / Klasse: 1
  • Betriebssystem: Ja, E2O-IV „Touch & Go / Search & Go-Funktionen“
  • AESS Dual-Lautsprechersystem: Ja, liefert klaren und Hi-Fi-Sound
  • Automatische Speichergruppierung (MAG): Ja, Speicherkanäle können einfach nach Bändern gruppiert und abgerufen werden. Jedes Mal, wenn im Speichermodus die Taste [BAND grp] gedrückt wird, werden die Bänder in der unten dargestellten Reihenfolge umgeschaltet.
  • Bandskop: Ja, Hochgeschwindigkeits-Bandskopfunktion
  • VFO-Band überspringen: Ja. Die VFO-Bandauswahl wird durch Drücken der Taste [BAND grp] aktiviert. Außerdem können nicht verwendete Bänder übersprungen werden.
  • Automatic Packet Reporting System (APRS®): Ja. Das FTM-500DE nutzt einen GPS-Empfänger zur Erfassung und Anzeige seiner Positionsdaten. Die APRS-Funktion nutzt die Standortinformationen zur Übertragung von Positionsinformationen, Daten und Nachrichten im von Bob Bruninga WB4APR entwickelten Format.
  • Datenkommunikation: Ja, 1200/9600 bps APRS®-Datenkommunikation
  • WiRES-X: Ja, tragbarer digitaler Knoten oder HRI-200-Festknotenfähigkeit
  • Sprachaufzeichnung: Ja, des empfangenen und gesendeten Audios
  • GPS: Ja, integrierter 66-Kanal-Hochpräzisions-GPS-Empfänger und Konnektivität für externe GPS-Geräte
  • Digitale persönliche ID (DP-ID): Ja, die Funktion „Digitale persönliche ID“ (DP-ID) öffnet den Lautsprecherton nur, wenn ein C4FM-Signal
  • Timeout-Timer: Ja
  • MicroSD-Kartensteckplatz: Ja, bis zu 32 GB
  • Externe DATA-Buchse: Ja
  • Externer Lautsprecheranschluss: Ja, ext SP A und SP B

– SDR-Schaltkreiskonfiguration zur Gewährleistung einer hervorragenden grundlegenden Empfangsleistung durch Verwendung desselben hochauflösenden A/D-Wandlers und FPGA, der im FTDX10 verwendet wird

– Effektive QRM-Unterdrückung durch einen 32-Bit-Hochgeschwindigkeits-DSP: SHIFT/WIDTH/NOTCH/CONTOUR/APF (Audio-Peak-Filter)/DNR (Digitale Rauschunterdrückung) und NB (Noise Blanker)

– Echter Dualband-Betrieb einschließlich gleichzeitigem C4FM/C4FM-Empfang ( HF/V, HF/U, V/U, U/V, V/V, U/U )* *HF/HF ist nicht verfügbar.

– 3DSS (3-Dimentional Spectrum Scope) mit hochauflösendem 4,3-Zoll-TFT-Farb-Touchpanel-Display

– Frontplattendesign für intuitive Bedienung, wie z. B. die Dual-LED-Anzeigen über dem MAIN-VFO zur Anzeige des aktuellen Empfängerstatus der MAIN-/SUB-Bänder, die VMI-LED (VFO-Modusanzeige) zur Anzeige des aktuellen Betriebsmodus (MAIN-, SUB- und Clarifier-/Split-Betrieb) und das FUNC-Rad (Funktion), das eine schnelle Auswahl eines gewünschten Menüs und eine Änderung des Einstellwerts ermöglicht.

– Super-DX erweitert die Kommunikationsreichweite* *Super-DX kann in allen Bändern in allen Modi außer C4FM aktiviert werden.

– „PRESET“-Modus geeignet für FT8-Betrieb

2 große Frontlautsprecher sorgen für hochwertigen und kraftvollen Klang

– Aluminium-Druckgussgehäuse mit mehreren Schlitzen für hohe Wärmeableitung sorgt für eine stabile Hochleistungsabgabe

Weitere praktische Funktionen

1200/9600 bps APRS®-Datenkommunikation

– Kompatibel mit WiRES-X *verfügbar im August 2025

Micro-SD-Kartensteckplatz

– CW-Betrieb (CW-Nullstellung, CW-Auto-Nullstellung, CW-Rückwärtsgang, CW-Tastung, Signalformgestaltung usw.)

– USB-Anschlüsse zur Unterstützung des CAT-Betriebs, der Audioeingabe/-ausgabe und der TX-Steuerung

– Vielseitige nützliche Funktionen für den FM-Modus – DCS, CTSSS-Toncodierer/-decoder, ARS (Auto Repeater Shift), DTMF

AGC (Automatische Verstärkungsregelung)

– Anschließbar mit der automatischen aktiven Abstimmantenne ATAS-120A von YAESU, der aktiven Abstimmantenne ATAS-25 und dem langdrahtkompatiblen externen automatischen Antennentuner FC-40 für 100 W HF/50 MHz und 50 W V/UHF-Betrieb

Neues optionales Zubehör für Feldkopf

– SCF-1 – Kühllüfter, der für den Anschluss an der Rückseite des Feldkopfs beim Betrieb mit einer externen Gleichstromversorgung vorgesehen ist

– FC-80 – Automatischer Antennentuner für 10 W HF/50 MHz zur Befestigung an der Rückseite des Feldkopfes. Mithilfe eines mitgelieferten Abstandshalters können FC-80 und SBR-52LI oder SCF-1 kombiniert und an der Rückseite des Feldkopfes befestigt werden.

– FC-90 – Automatischer Antennentuner für 10 W HF/50 MHz, der sowohl mit Langdraht- als auch mit 50-Ω-Antennen kompatib

  •     Super-DX-Modus: Erweitert die Reichweite in allen Bändern und Modi (außer C4FM)
  •     3DSS Farbtouchdisplay (4,3″) mit intuitiver Bedienoberfläche
  •     Micro-SD-Kartenslot: Für Daten- und Konfigurationsspeicherung (Micro-SD-Karten bis max. 32GB)
  •     USB-Anschlüsse: Für CAT-Steuerung, Audio-Ein-/Ausgang und TX-Steuerung
  •     Kompatibilität: Unterstützt YAESU-Antennensysteme wie ATAS-120A, ATAS-25 und FC-40 sowie optionale Bluetooth-Schnittstelle
  •     Perfekt für den Outdoor-Einsatz und dennoch voll ausgestattet – der FTX-1 Field vereint Leistung, Kompaktheit und modernste SDR-Technologie in einem Gerät.

Lieferumfang

  • Transceiver Yaesu FTM-510DE + Yaesu SPU-1
  • Gleichstromkabel: Ja
  • Installationshandbuch: Englisch
  • Mikrofon: Ja, SSM-85D DTMF-Mikrofon
  • Halterung für Hauptkörper
  • Bedienungsanleitung

Folder / Anleitung

ftm510drde_advanced

ftm510drde_aprs

ftm510drde_gm

ftm510drde_manual

ftm510drde_wiresx
