Grazioli MV6

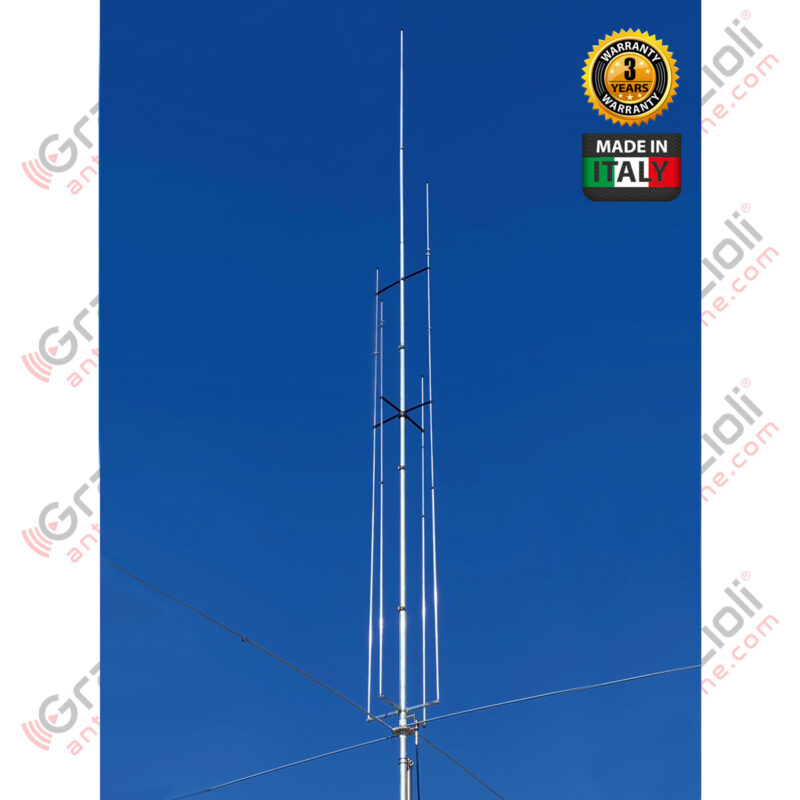

Der Stift besteht aus einem zentralen Strahler für das untere 20-m-Band, flankiert von 4 seitlichen Stummeln, die auf den höheren 17,15,12,10 + VHF 6-m-Bändern schwingen. Die seitlichen Stummel haben eine 1/4-Wellenlänge ohne Sperren, die ihre Effizienz verringern würden. Die Antenne wird direkt gespeist, ohne den Einsatz von Impedanzadaptern oder Transformatoren, die Verluste verursachen und die anwendbare Leistung begrenzen würden, und ist mit einer hochohmigen Induktivität ausgestattet, die einen Gleichstromkurzschluss erzeugt und alle durch atmosphärische Ereignisse und/oder elektrostatische Entladungen verursachten Störungen erdet.

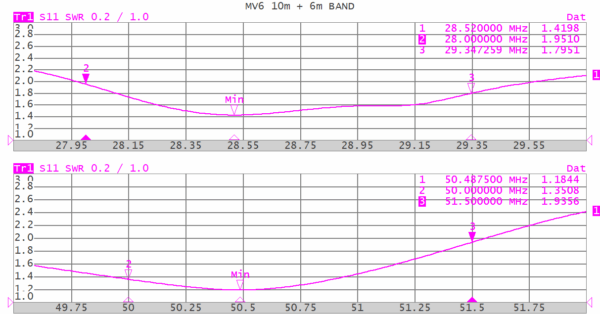

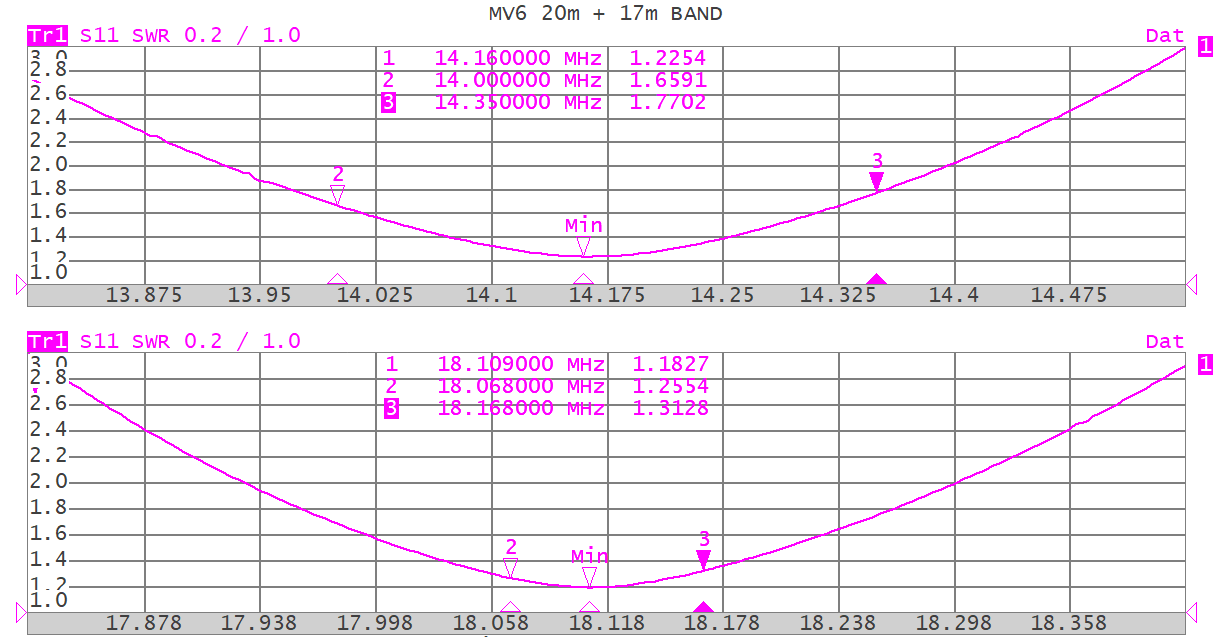

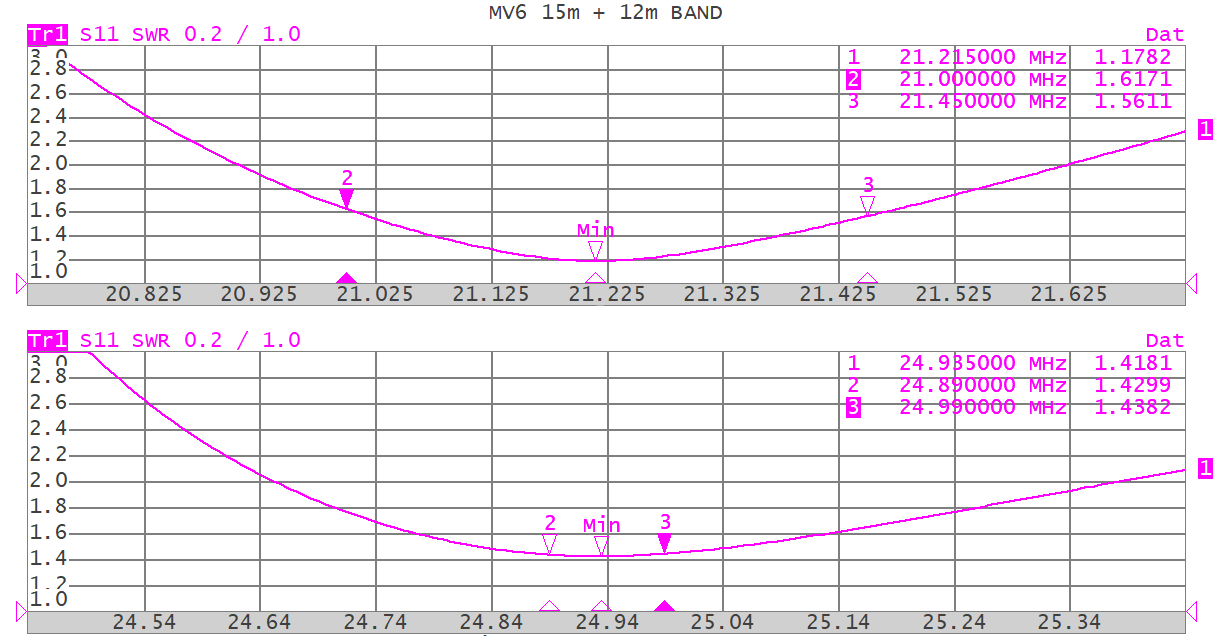

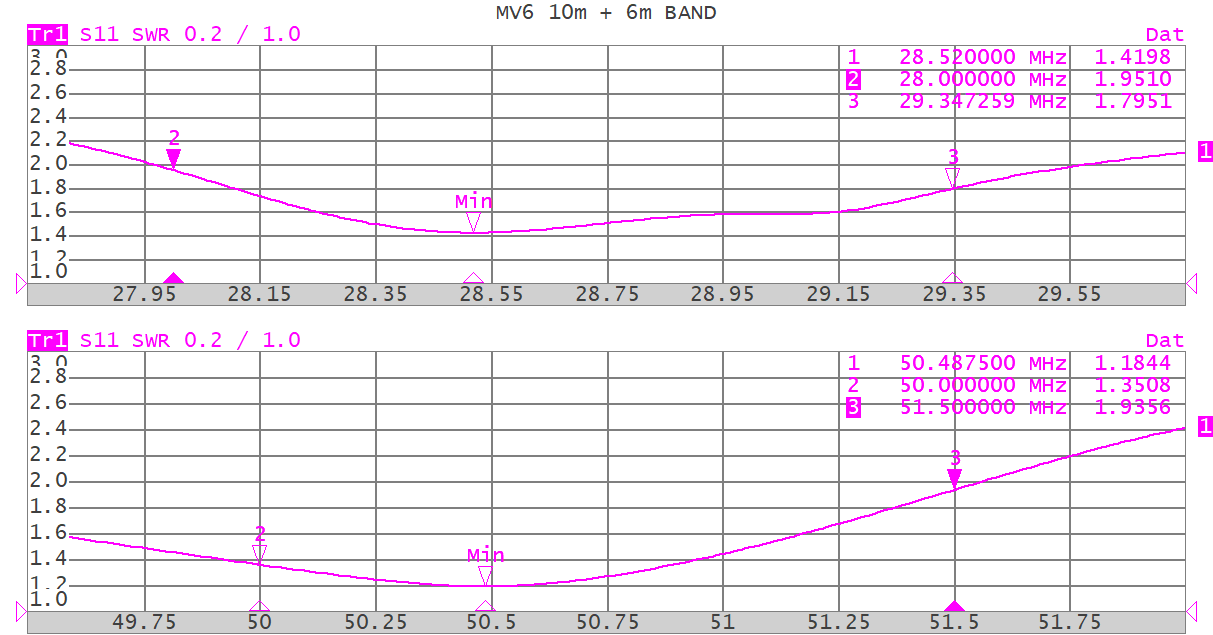

Die Kalibrierung erfolgt durch Einstellen der Teleskopteile der Stummel und des zentralen Stifts. Jede Frequenz ist unabhängig und beeinflusst die anderen Bänder nicht, mit Ausnahme des 17-m-Bands, das auch die Resonanz des 6-m-Bands bestimmt: Wir empfehlen die Verwendung eines grafischen Antennenanalysators wie Rig-Expert oder Nano VNA, der die Kalibrierung erheblich erleichtert.

HINWEIS:
Bei Verwendung in sehr windigen Gebieten wird eine Abspannung mit nichtleitenden Kabeln unter Verwendung der mitgelieferten Sattelkupplung empfohlen.
Wir empfehlen die Verwendung einer Drossel (nicht im Lieferumfang enthalten), die direkt unter dem Stecker installiert wird, um mögliche HF-Rückkopplungen auf das Koaxialkabel zu vermeiden.

Die HF-Drossel zur Dämpfung von Gleichtaktströmen

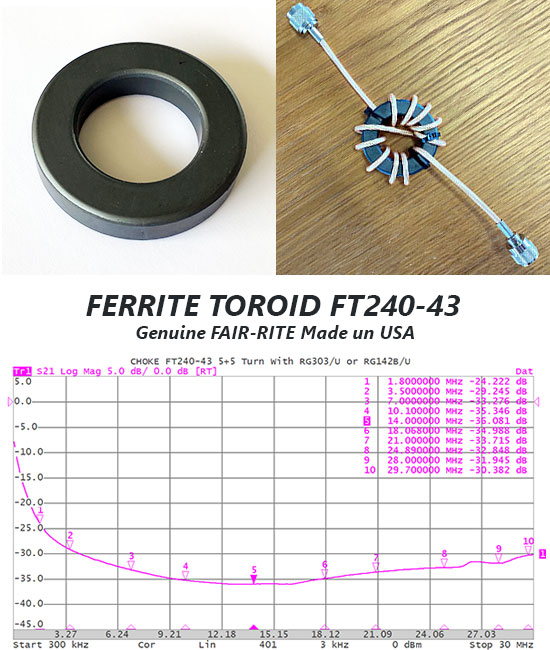

Im Lieferumfang des MV6 ist jetzt ein originaler FAIR-RITE FT240-43 Ferrit-Toroid (Made in USA) für den Eigenbau Ihrer Hochleistungsdrossel enthalten. Mit dieser Anordnung können Sie Gleichtaktströme im HF-Band (1,8–30 MHz), die die Leistung Ihrer Antenne beeinträchtigen könnten, deutlich dämpfen.

Material, das nicht auf Kosten des Kunden für die Herstellung geliefert wird:
– Nr. 2 PL259-Stecker, passend für den Kabeltyp, den Sie verwenden möchten.
– (1 PL259 + 1 SO239 bei Verwendung einer Schutzbox aus Kunststoff).
– Ungefähr 1,2 m hochwertiges Koaxialkabel, beispielsweise RG58 für Dauerleistungen bis zu 300 Watt AWG bei 30 MHz oder RG142BU aus Teflon für Dauerleistungen bis zu 1500 Watt AWG bei 30 MHz.

Von der Verwendung von Kabeln mit FOAM-Schaum-Dielektrikum (weißes schwammartiges Dielektrikum) raten wir dringend ab, da diese nicht um den Toroid gewickelt werden können, ohne dessen elektrische Eigenschaften zu beeinträchtigen.

UHF-Anschluss

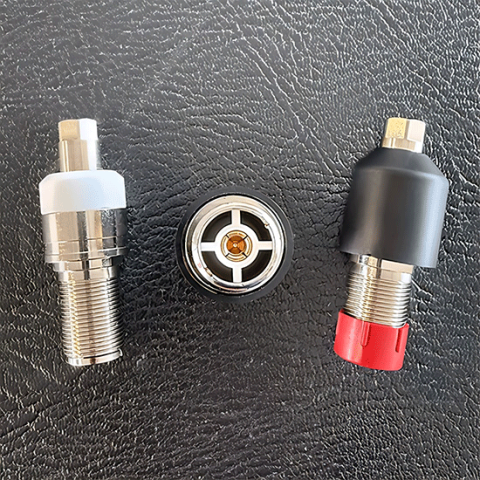

Der Antennenanschluss entspricht nicht dem handelsüblichen SO-239-Typ, der von den meisten Herstellern verwendet wird. Unser Anschluss wurde von uns selbst entwickelt und gefertigt; er hat einen Wellenwiderstand von 50 Ohm und ist für bis zu 500 MHz ausgelegt. Wir haben einen zuverlässigen Anschluss entwickelt, der 5 kW Dauer-HF-Leistung bei 30 MHz und über 3 kW bei 50 MHz aushält.

Der Körper besteht aus vernickeltem Messing CW614N, während der Stift zur Vermeidung von Oxidation mit 24 Karat Gold beschichtet und mit einem 4-Finnen-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält, um Kontaktverluste zu vermeiden.

Das Isoliermaterial ist PTFE, einer der besten Isolatoren aufgrund seiner außergewöhnlichen elektrischen und thermischen Eigenschaften (niedrige Dielektrizitätskonstante und reduzierter Verlustfaktor, Betriebstemperatur von -100 bis +260 °C). Die Baugruppe ist durch eine spezielle Elastomerhaube geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.

Die Befestigungshalterung

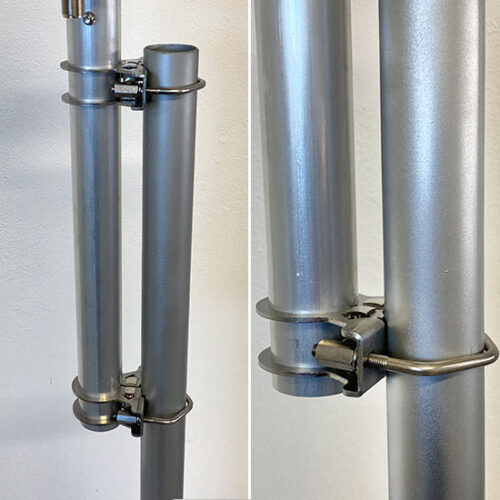

Besteht aus 2,5 mm starkem Edelstahl AISI 304 und wird mittels eines Klemmsystems am Antennenrohr befestigt, wodurch eine äußerst robuste mechanische Verriegelung entsteht.

Die Mastkupplung besteht aus einem M6-V-Bolzen aus AISI 304-Stahl und Säulenmuttern für ein einfaches und sicheres Festziehen.
