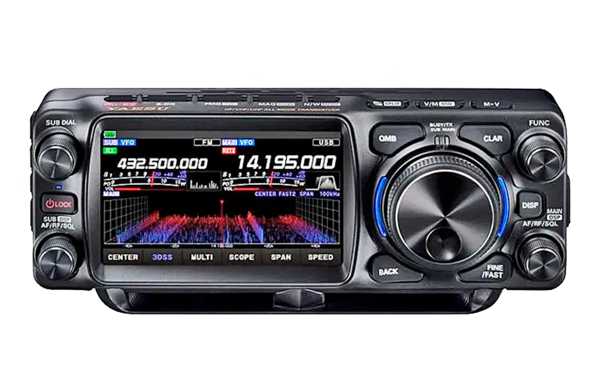

Yaesu FTX-1 Field HF/50/144/430MHz All Mode Transceiver

Technische Daten

•     Leistung: 10 W (extern) / 6 W (Akku)
•   Der FTX-1 bietet eine kontinuierliche Empfängerabdeckung mit großer Reichweite von 30 kHz bis 174 MHz und von 400 MHz bis 470 MHz, einschließlich SWL, FM-Rundfunk und Flugfunk.
•     Frequenzbereiche TX: HF, 50 MHz, 144 MHz, 430 MHz (Amateurbänder)
•     Betriebsarten: SSB, CW, AM, FM, C4FM
•     Display: 4,3″ TFT Touchscreen, 3DSS
•     Besonderheiten: leicht und kompakt, Dualband-Empfang, C4FM/C4FM Simultanbetrieb, SD-Kartenslot

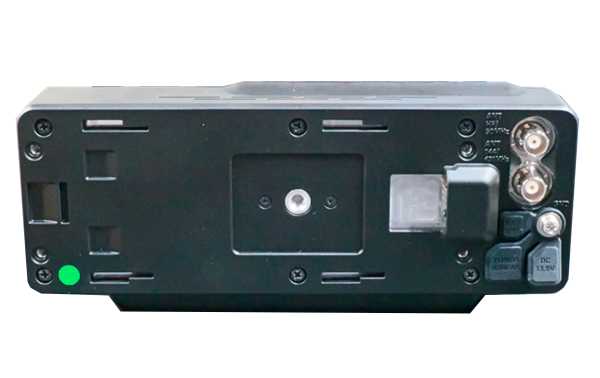

•   Sowohl das FTX-1 Field als auch das FTX-1 Optima verfügen über den „Field Head“ – einen kompakten Feld-Transceiver mit den Abmessungen B 213 x H 89 x T 55 mm.

Praktische Funktionen

Nützliche Funktionen für HF bis UHF

– MAG (Memory Auto Grouping) für HF/VHF/UHF : Speicherkanäle werden automatisch gruppiert und können nach Bandgruppen abgerufen werden. In M-GRP (My Group) können beliebige Speicherkanäle unabhängig von der Frequenz eingestellt werden.

– QMB (Quick Memory Bank) für HF/VHF/UHF : QMB speichert Frequenz, Modus, Sende-/Empfangseinstellungen, Filter und weitere Parameter des aktuellen Empfangssignals. Bis zu 10 Kanäle können mit einem Tastendruck auf die [QMB]-Taste abgerufen werden.

– PMG (Primary Memory Group) für VHF/UHF : Bis zu 5 PMG-Kanäle können registriert und dann schnell überwacht werden. Im AUTO-Modus werden alle PMG-Kanäle gescannt und bis zu zwei PMG-Kanäle mit Signalen gleichzeitig empfangen. Im MANUAL-Modus wird immer der manuell ausgewählte PMG-Kanal gescannt und abgehört. Die anderen PMG-Kanäle werden ebenfalls gescannt und ein Kanal mit Signal kann gleichzeitig empfangen und abgehört werden. Die PMG-Funktion ist nützlich, um die Kanäle zu überwachen, die Clubmitglieder zur Kommunikation verwenden.

– AMS (Automatic Mode Select) für VHF/UHF : AMS erkennt automatisch, ob das empfangene Signal digital C4FM oder FM ist und stellt den Receiver auf den entsprechenden Modus ein. Ein manuelles Umschalten zwischen den Modi ist nicht erforderlich.

– Speicherkanalanzeige für HF/VHF/UHF : Der Empfangsstatus von bis zu 43 Speicherkanälen kann per Balkendiagramm angezeigt werden. Sende-/Empfangskanäle können durch Berühren des Balkendiagramms ausgewählt werden.

Grundlegende, aber hervorragende Funktionen

•     Leistung: 10W portabel mit externer Stromversorgung (13.8V) / 6W mit Akku
•     Portabler SDR-Transceiver für alle Betriebsarten (SSB, CW, AM, FM, C4FM)
•     True Dual-Band Betrieb, C4FM/C4FM-Simultanempfang möglich
•     Umfangreiche Filterfunktionen: NB, DNR, NOTCH, SHIFT/WIDTH, APF
•     SDR-Technologie mit hochwertigem A/D-Wandler & FPGA (wie im FTDX10)

Hervorragende Nahfeld-Zwei-Signal-Eigenschaften durch leistungsstarkes HF-Frontend-Design mit 10-fachem Bandpassfilter (BPF) in den Amateurbändern von HF bis UHF und HF-Verstärker mit niedrigem Rauschmaß (NF) und hervorragenden Intermodulationseigenschaften. Darüber hinaus liefert eine hochreine 110,592-MHz-Oszillatorschaltungskonfiguration ein hochwertiges Abtasttaktsignal mit hervorragenden C/N-Eigenschaften an den A/D-Wandler.

– SDR-Schaltkreiskonfiguration zur Gewährleistung einer hervorragenden grundlegenden Empfangsleistung durch Verwendung desselben hochauflösenden A/D-Wandlers und FPGA, der im FTDX10 verwendet wird

– Effektive QRM-Unterdrückung durch einen 32-Bit-Hochgeschwindigkeits-DSP: SHIFT/WIDTH/NOTCH/CONTOUR/APF (Audio-Peak-Filter)/DNR (Digitale Rauschunterdrückung) und NB (Noise Blanker)

– Echter Dualband-Betrieb einschließlich gleichzeitigem C4FM/C4FM-Empfang ( HF/V, HF/U, V/U, U/V, V/V, U/U )* *HF/HF ist nicht verfügbar.

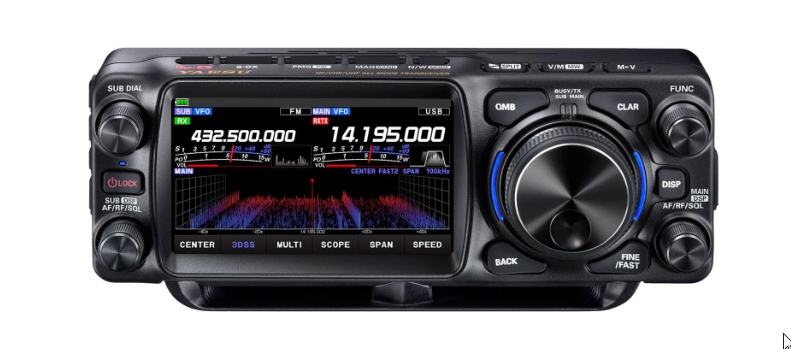

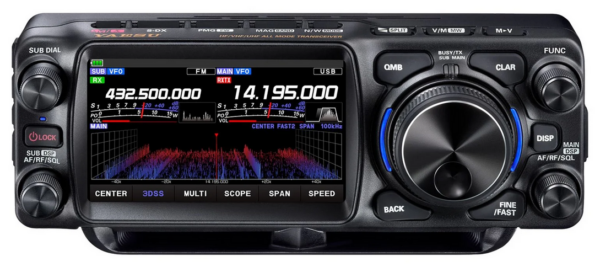

– 3DSS (3-Dimentional Spectrum Scope) mit hochauflösendem 4,3-Zoll-TFT-Farb-Touchpanel-Display

– Frontplattendesign für intuitive Bedienung, wie z. B. die Dual-LED-Anzeigen über dem MAIN-VFO zur Anzeige des aktuellen Empfängerstatus der MAIN-/SUB-Bänder, die VMI-LED (VFO-Modusanzeige) zur Anzeige des aktuellen Betriebsmodus (MAIN-, SUB- und Clarifier-/Split-Betrieb) und das FUNC-Rad (Funktion), das eine schnelle Auswahl eines gewünschten Menüs und eine Änderung des Einstellwerts ermöglicht.

– Super-DX erweitert die Kommunikationsreichweite* *Super-DX kann in allen Bändern in allen Modi außer C4FM aktiviert werden.

– „PRESET“-Modus geeignet für FT8-Betrieb

2 große Frontlautsprecher sorgen für hochwertigen und kraftvollen Klang

– Aluminium-Druckgussgehäuse mit mehreren Schlitzen für hohe Wärmeableitung sorgt für eine stabile Hochleistungsabgabe

Weitere praktische Funktionen

1200/9600 bps APRS®-Datenkommunikation

– Kompatibel mit WiRES-X *verfügbar im August 2025

Micro-SD-Kartensteckplatz

– CW-Betrieb (CW-Nullstellung, CW-Auto-Nullstellung, CW-Rückwärtsgang, CW-Tastung, Signalformgestaltung usw.)

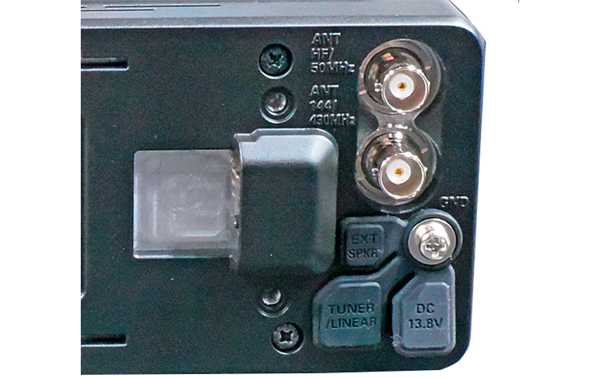

– USB-Anschlüsse zur Unterstützung des CAT-Betriebs, der Audioeingabe/-ausgabe und der TX-Steuerung

– Vielseitige nützliche Funktionen für den FM-Modus – DCS, CTSSS-Toncodierer/-decoder, ARS (Auto Repeater Shift), DTMF

AGC (Automatische Verstärkungsregelung)

– Anschließbar mit der automatischen aktiven Abstimmantenne ATAS-120A von YAESU, der aktiven Abstimmantenne ATAS-25 und dem langdrahtkompatiblen externen automatischen Antennentuner FC-40 für 100 W HF/50 MHz und 50 W V/UHF-Betrieb

Neues optionales Zubehör für Feldkopf

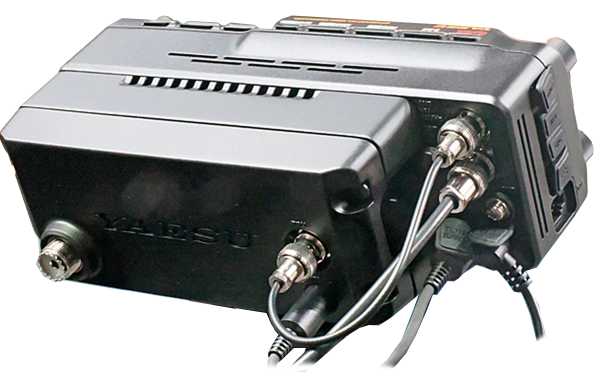

– SCF-1 – Kühllüfter, der für den Anschluss an der Rückseite des Feldkopfs beim Betrieb mit einer externen Gleichstromversorgung vorgesehen ist

– FC-80 – Automatischer Antennentuner für 10 W HF/50 MHz zur Befestigung an der Rückseite des Feldkopfes. Mithilfe eines mitgelieferten Abstandshalters können FC-80 und SBR-52LI oder SCF-1 kombiniert und an der Rückseite des Feldkopfes befestigt werden.

– FC-90 – Automatischer Antennentuner für 10 W HF/50 MHz, der sowohl mit Langdraht- als auch mit 50-Ω-Antennen kompatib

•     Super-DX-Modus: Erweitert die Reichweite in allen Bändern und Modi (außer C4FM)
•     3DSS Farbtouchdisplay (4,3″) mit intuitiver Bedienoberfläche
•     Micro-SD-Kartenslot: Für Daten- und Konfigurationsspeicherung (Micro-SD-Karten bis max. 32GB)
•     USB-Anschlüsse: Für CAT-Steuerung, Audio-Ein-/Ausgang und TX-Steuerung
•     Kompatibilität: Unterstützt YAESU-Antennensysteme wie ATAS-120A, ATAS-25 und FC-40 sowie optionale Bluetooth-Schnittstelle
•     Perfekt für den Outdoor-Einsatz und dennoch voll ausgestattet – der FTX-1 Field vereint Leistung, Kompaktheit und modernste SDR-Technologie in einem Gerät.

Lieferumfang

•     FTX-1 Field
•     SBR-52 LI Li-Ion-Akku
•     SSM-75E Handmikrofon
•     Stromkabel
•     Bedienungsanleitung

Folder / Anleitung

FTX_1_Series_leaflet_202505_d4c8

ftx-1_om_eng_eh084m200_2504t-as-1
